Bluetooth®LEモジュール
LINBLEシリーズ
FW内蔵だからUARTにつなぐだけでBluetooth® LE通信を実現。
LINBLE（リンブル）は、マイコンのUART（シリアル）に接続するだけで、機器をBluetooth® LEに対応できる国産のコンプリートBluetooth® LEモジュールです。コネクタ接続タイプのLINBLE-Z2 / Z1とSMD（表面実装）タイプのLINBLE-Z1-LITEをラインナップ。Bluetooth認証と国内電波法（一部海外）を取得済みで、最終製品としての認証手続きもムセンコネクトが支援いたします。
- LINBLE-Z1-cの販売を開始いたしました。LINBLE-Z1は今後も供給を継続してまいります。
- 現行のLINBLE-Z1-bは、在庫がなくなり次第、販売を終了いたします。在庫確保をご希望の場合はお早めにお問い合わせください。
- 【新製品】表面実装タイプのLINBLE-Z1-LITEを販売開始いたしました。
functionLINBLEでできること

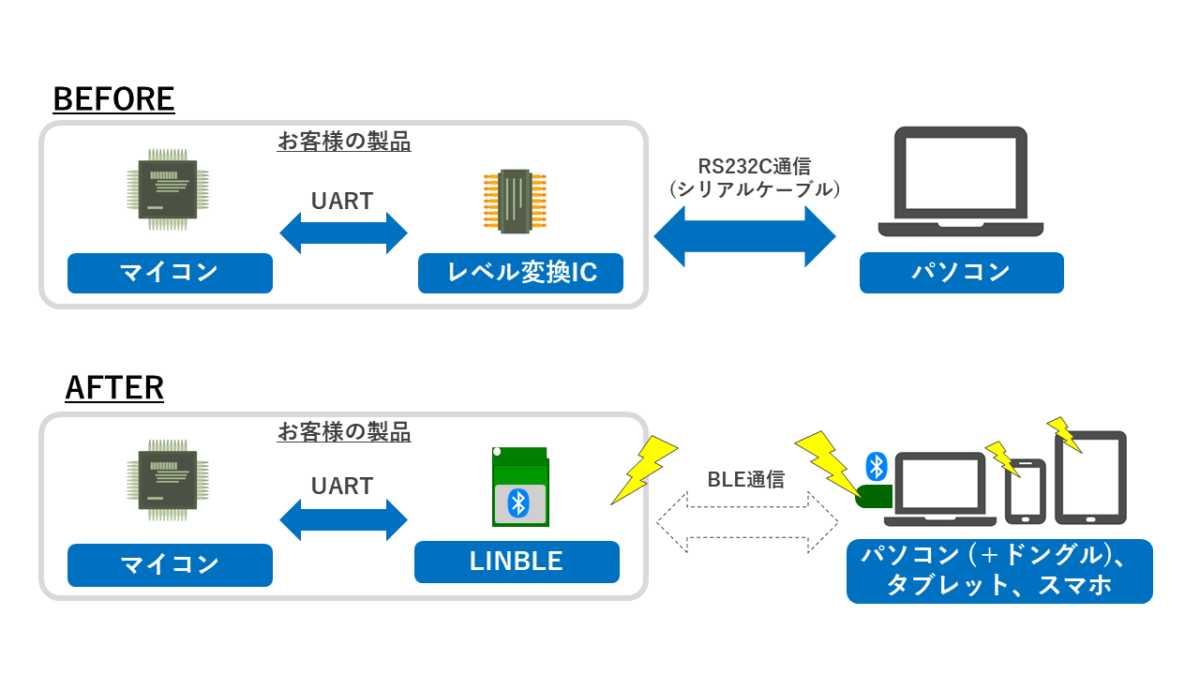

イメージはRS232C（シリアルケーブル）の置き換えです。マイコンからUART経由でコマンドとデータを送るだけで、カンタンにBluetooth® LE通信に置き換え可能です。
LINBLE-Z1-LITEはペリフェラル専用のため、LITE同士では通信できません（セントラルとして動くLINBLE-Z2 / Z1とは通信できます）。
lineup3モデルの選び方
コネクタ接続ならLINBLE-Z2かLINBLE-Z1、基板に直接実装するならLINBLE-Z1-LITEをお選びください。
LINBLE-Z220×15×2.8mm

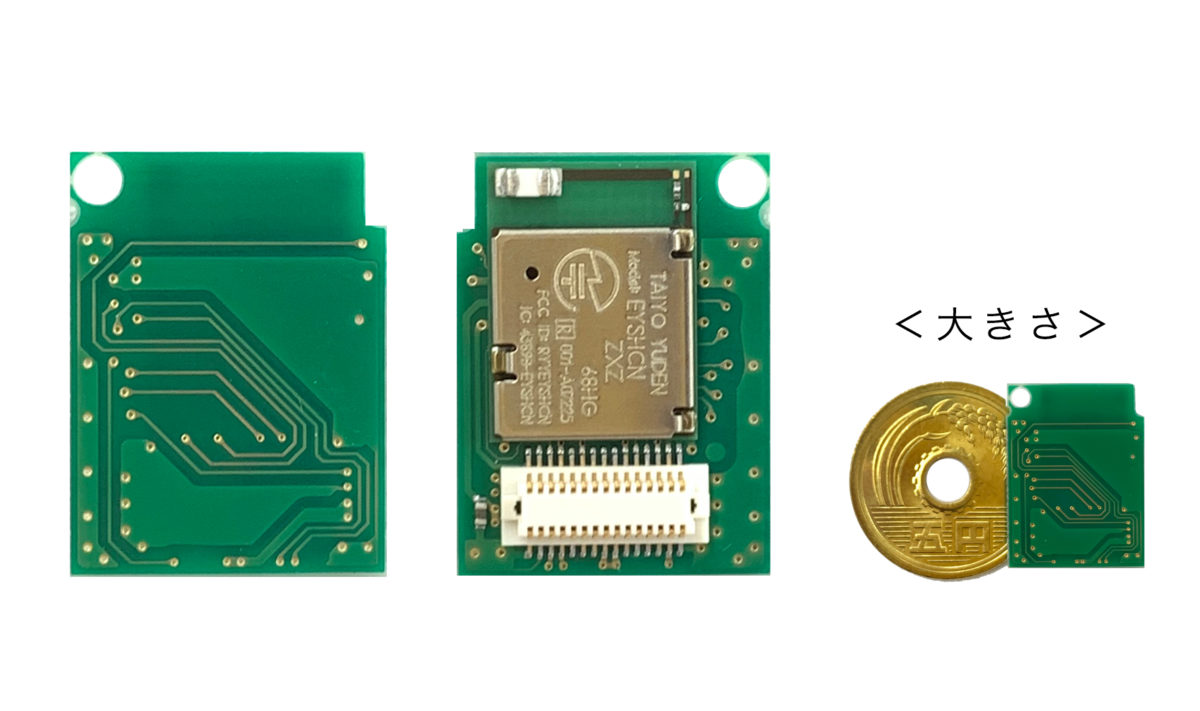

LINBLE-Z120×15×2.8mm
LINBLE-Z1-LITE9.6×12.9×2.0mm| 項目 | LINBLE-Z2 新規設計の標準 | LINBLE-Z1 ベーシックモデル | LINBLE-Z1-LITE NEW 表面実装タイプ |
|---|---|---|---|
| 実装方法 | コネクタ（30ピン） | コネクタ（30ピン） | 表面実装（はんだ付け） |
| ロール | セントラル / ペリフェラル | セントラル / ペリフェラル | ペリフェラルのみ（LITE同士の通信は不可） |
| 追加の通信モード | 高速・長距離（LE Coded）・HOGP 隠しコマンドで設定 | 高速 隠しコマンドで設定 | 高速 隠しコマンドで設定 |
| Bluetooth®バージョン | 5.1 | 5.0 | 5.0 |
| 選ぶ目安 | 出力を強めたい・通信距離が必要 / Bluetoothバージョン廃止までの期間を延ばしたい / 受信側アプリ開発の手間を減らしたい | 電池駆動で消費電流を抑えたい | 機器をさらに小型化したい / 量産で基板に直接実装したい |
| ご注文単位 | 1個から | 1個から | 100個単位（評価用サンプルあり） |
| 製品ページ | LINBLE-Z2 | LINBLE-Z1 | LINBLE-Z1-LITE |
横にスクロールできます →
※ 高速（Z2・Z1・LITE）、長距離・HOGP（Z2）は、隠しコマンドでPHYなどの設定を変更して使う機能です。設定方法はマニュアルをご確認ください。
※ 仕様の詳細は各製品ページをご覧ください。
Bluetooth® LEは、通信相手の機器によって挙動が異なることがあります。当社でも動作確認を行っておりますが、あらゆる通信相手での動作を保証するものではありません。ご利用環境での十分な動作検証をお願いいたします。
本製品は一般用途向けに設計されており、車載用途や医療機器など、きわめて高い安全性や信頼性が求められる用途向けではありません。
LINBLE以外の BLE製品・無線化支援の一覧
rolesLINBLEに任せられること / お客様側で必要なこと
無線の処理や認証はLINBLEにお任せください。マイコンとの接続や最終製品での手続きなど、お客様側で必要な対応もあります。
LINBLEが担うこと
- Bluetooth® LEの接続・切断・データ送受信の処理（独自ファームウェア搭載）
- アンテナを含む無線部
- モジュールとしてのBluetooth認証・電波法の認証
- 評価用アプリ・サンプルコードの提供（無償）
お客様側で必要な対応
- マイコンからのUART送受信（コマンドとデータ）
- 電源・接続回路、基板への実装と筐体内での配置
- 通信相手側のアプリ（サンプルコードあり）
- ご利用環境における通信相手との動作検証
- 最終製品としての認証手続き（ムセンコネクトが支援）
certificationムセンコネクトはBluetooth認証まで支援いたします
Bluetoothモジュールが各種認証取得済みでも、最終製品として販売するには手続きが必要です。ムセンコネクトは認証手続きまで支援いたします。
LINBLEが取得済みの認証
- Bluetooth認証（QDID）
- 日本の電波法（技適）
- 米国FCC・カナダISED（LINBLE-Z2 / Z1）
認証番号は各製品ページに記載しています。
最終製品で必要な対応
- Bluetooth SIGへの製品登録
- 製品・取扱説明書への認証番号の表示
- 販売する国ごとの手続き（日本国外の場合）
usecase用途と導入事例
LINBLEシリーズは計測器・検査機器を中心に、ヘルスケア関連の機器まで、幅広い機器の無線化に使われています。
測定値をスマートフォンへ転送
測定した値をすぐにスマートフォンやPCに転送。書き写しのミスを防ぎます。
操作画面をタブレットに移行
本体にあった操作・表示機能をAndroidタブレットのアプリへ移行。機器が使いやすくなります。
PCに仮想COMポートで取り込む
LINBLEドングルを使えば、PCからは仮想COMポートとして扱えます。
機器同士をケーブルレスにする
本体とリモコンのそれぞれにLINBLEを載せ、LINBLE同士で通信。配線をなくします。
アプリを作らずに入力する
Z2のHOGPを使えばキーボードと同じ仕組みでデータを送るので、受け取る側に専用アプリが要りません。
ZEALシリーズから置き換える
無線化.comのZEALシリーズの代替として、互換性のあるLINBLE-Z2へ切り替え。
comparisonコンプリートモジュールとブランクモジュール、トータル費用で比べてください
LINBLEのようにファームウェアを搭載済みのモジュールを「コンプリートモジュール」、ファームウェアを搭載せず自社で開発して書き込むモジュールを「ブランクモジュール」と呼びます。ブランクモジュールは単価が安くなる傾向にありますが、一方でファームウェアの開発費用であったり、量産時の書込や検査、認証取得、保守費用などは自社負担になります。どちらにコストメリットがあるかは、生産台数や要件によって変わります。
| 比較項目 | ブランクモジュール＋自社でファームウェア開発 | LINBLE（コンプリートモジュール） |
|---|---|---|
| ファームウェア | Bluetooth® LEの処理を自社で実装。自由度は高い | 搭載済み。UARTのコマンドで使う |
| 量産時の書込・検査 | モジュールごとにファームウェアを書き込み、動作を検査する工程が加わる | ファームウェア書込済みで納品。書込工程は不要 |
| 評価とアプリ | 通信相手のアプリも含めて自社で評価 | 評価用アプリ・サンプルコードを無償で利用できる |
| 認証と製品化 | モジュールの認証範囲を確認し、自社で手続き。スタックまで変更すると無線試験が必要になる場合も | モジュールは取得済み。製品の手続きも支援 |
| 量産と保守 | 部品の変更・終息への対応も自社で担当 | 長期安定供給と互換性を最優先。部品変更時は互換性を保った後継品をご案内 |
横にスクロールできます →
LINBLEが向いているケース
- 生産台数が少なく、開発費を台数で割りにくい
- 社内に無線開発の担当者がいない
- 認証の手続きまで含めて、早く製品化したい
ブランクモジュールに利点があるケース
- 台数が多く、部品単価の差が大きく効く
- 独自の通信方式や高度な機能が必要
- 無線のファームウェアを社内で保守できる
※ムセンコネクトでは、ブランクモジュール向けファームウェアの受託開発もご相談いただけます。
evaluation評価の始め方
通信相手に合わせて評価用キット（有償）をお選びください。カンタンスタートマニュアルを見れば、すぐにBluetooth® LE通信をお試しいただけます。
スマートフォンと試す
カンタンスターターキット＋評価アプリ
LINBLE-Terminal（Windows・Android）、LINBLE Keyboard（iOS）で通信を確認できます。
LINBLE-Z1-LITEを評価する場合
LITEは表面実装タイプのため、コネクタ用のUSBアダプタなどは利用できません。評価は以下のように進めてください。
- 上位マイコンとの接続・通信相手との接続の検証：コネクタタイプのLINBLE-Z1で代用可能です。
- ハードウェアの検証：LITEを搭載した検証用基板をご用意ください。
- 評価用サンプル：99個以下はサンプル販売です（初期不良への対応を除き保証の対象外）。ご希望数量をお伝えください。
reasonLINBLEが選ばれる理由
とにかくカンタン
- 独自ファームウェア搭載のコンプリートモジュール
- ペリフェラル / セントラルの両方に対応（Z2 / Z1）
- 評価用デモアプリを無償提供
産業用途に特化
- 長期安定供給と互換性を最優先
- 開発・製造はすべて国内
- 小ロット・短納期に対応
開発技術者が直接サポート
- 無線化案件の実績がある開発メンバー
- メーカー直接だから迅速に回答
- 各種認証の手続きまで相談可能
faqよくある質問
導入をご検討の方
何個から購入できますか？
スマートフォンのアプリは自社で作る必要がありますか？
認証は済んでいますか？製品として必要な手続きはありますか？
Z2とZ1はどちらを選べばよいですか？
量産採用を決める前に試せますか？
ご利用中の方
LINBLE-Z1-bはいつまで購入できますか？
Z1-bからZ1-cに替えると、Bluetooth認証の再登録は必要ですか？
もっと小さいモジュールはありますか？
詳細要件が決まっていなくても、ご相談いただけます
初回のお打ち合わせから、開発技術者が同席いたします
通信相手・距離・データ量・数量・予定時期などの要件はわかる範囲でお伝えください。
