Silicon Labs BGM220xワイヤレスGeckoスターターキットの使い方①【開発環境の構築】
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/06/silicon-labs-eva1.jpg)
こんにちは、ムセンコネクトCMOの清水です。(プロフィール紹介はこちら)
今回から全10回にわたり、連載企画「シリコンラボ(Silicon Labs)製BLE開発キットBGM220x Wireless Gecko Module Start Kitを使ってみました」をお届けしたいと思います(企画の趣旨や概要説明はこちらの記事をご覧ください)。
初回は「開発環境の構築」からスタートします。
開発キットの確認

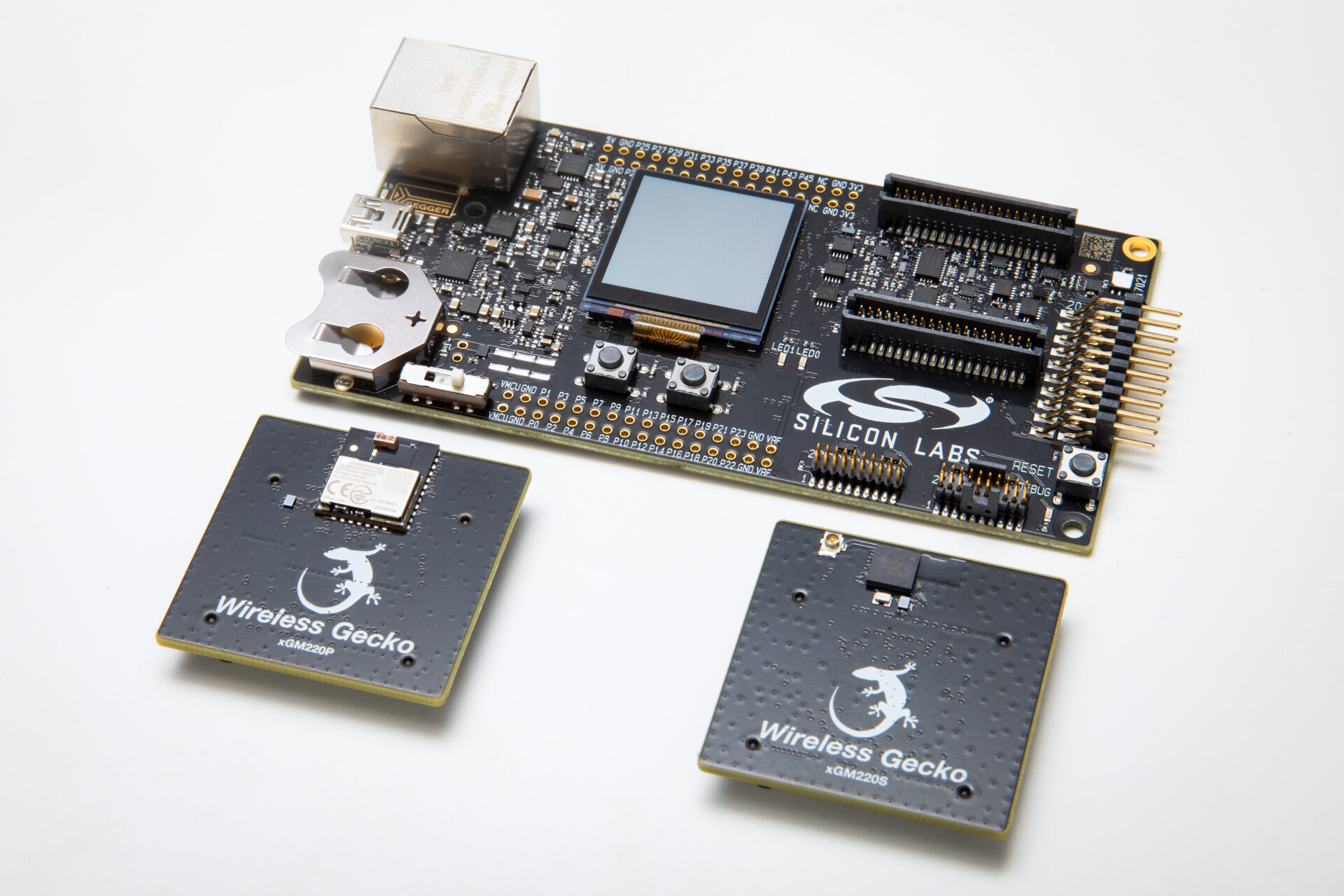

本企画では、シリコンラボ(Silicon Labs)製BLE開発キットBGM220x Wireless Gecko Module Start Kit(SLWSTK6103A)の使用手順を紹介していきます。
梱包箱

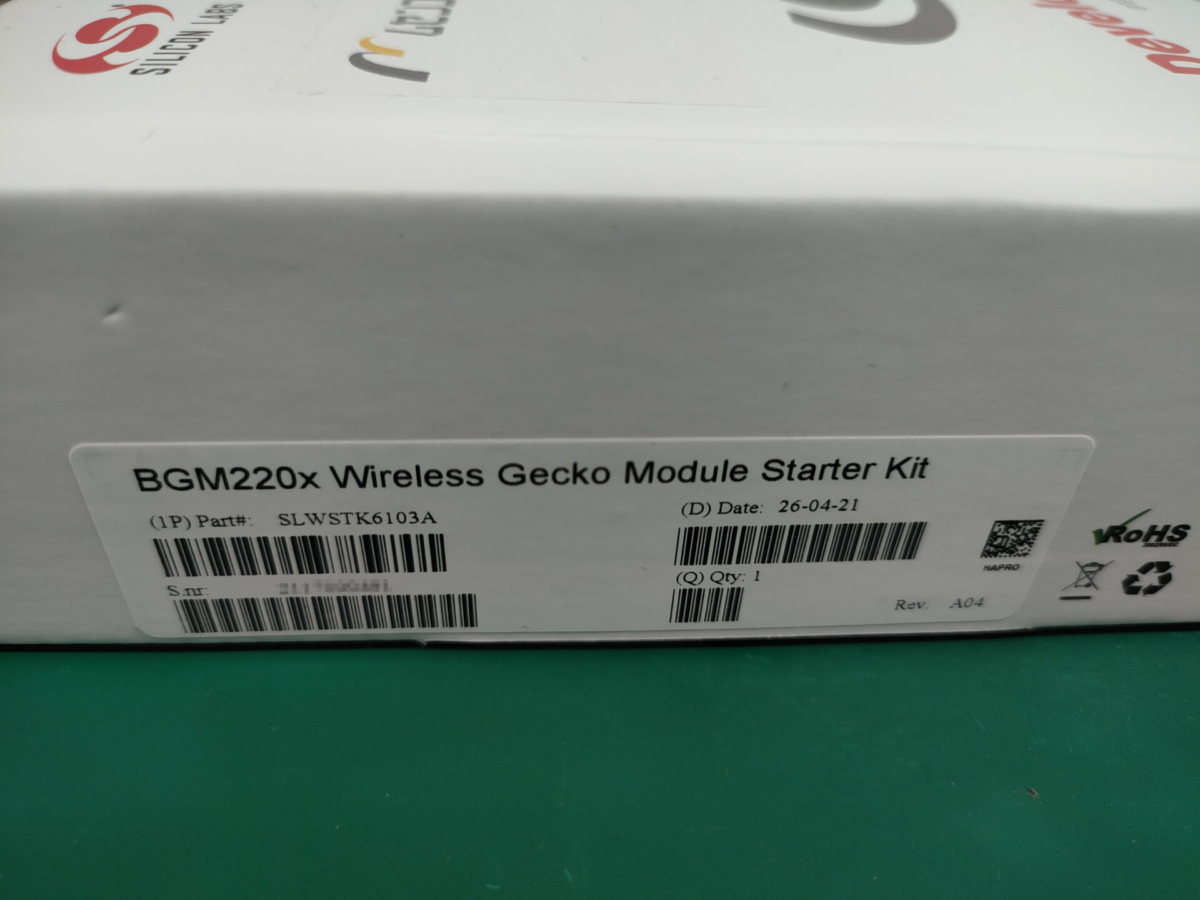

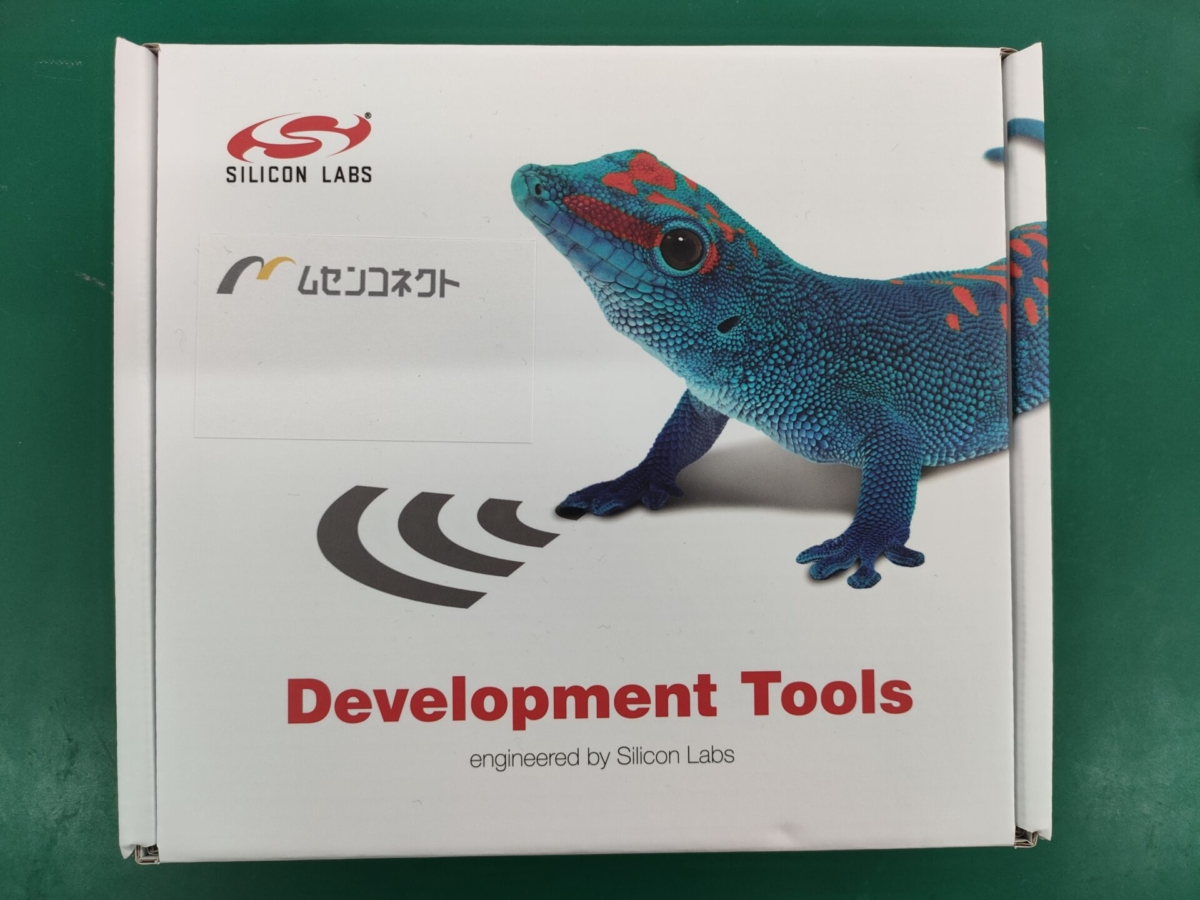

購入した開発キットの梱包箱はこちら。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/IMG_1_kit-box-upper-1200x900.jpg)
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/IMG_2_kit-box-side-1200x900.jpg)

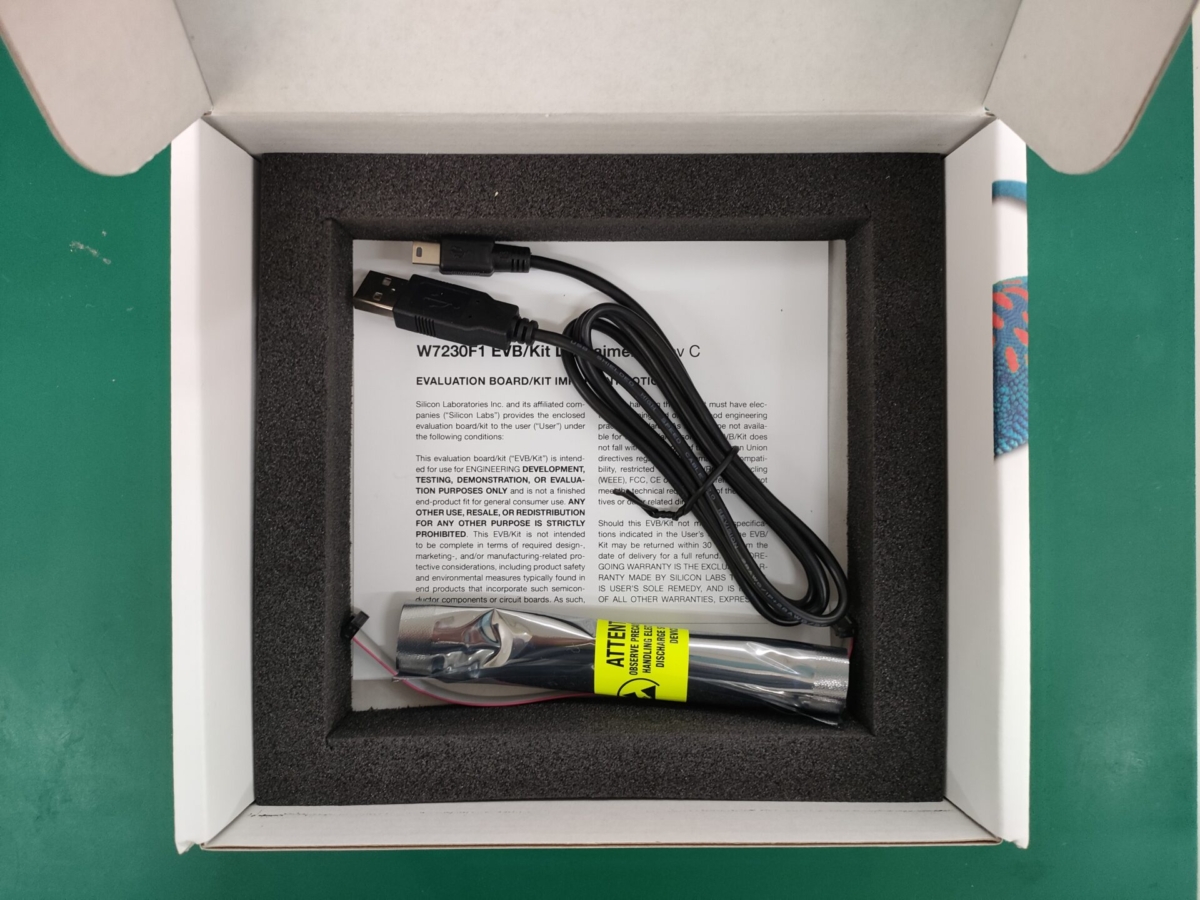

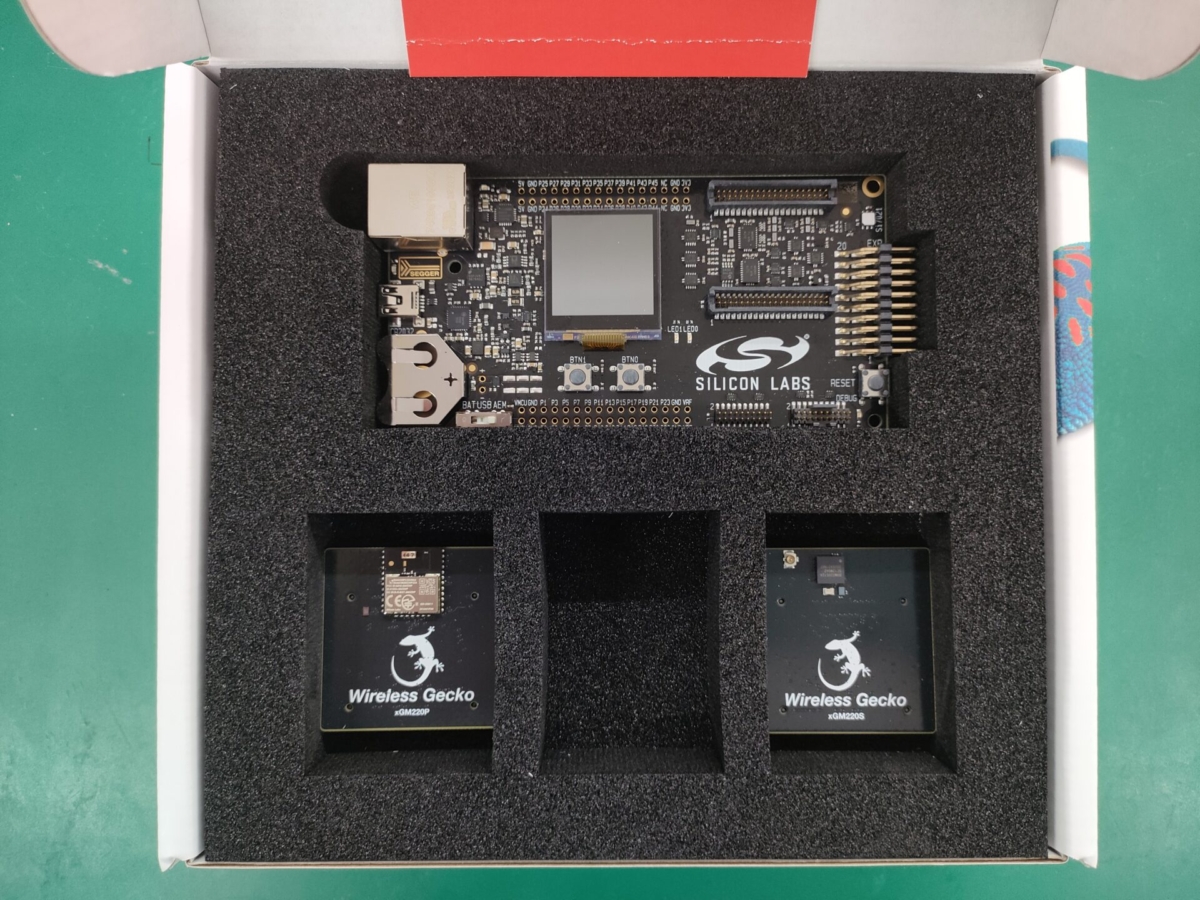

箱の中身はこちら。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/IMG_3_kit-box-inside-upper-1200x900.jpg)
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/IMG_4_kit-box-inside-lower-1200x900.jpg)
梱包物

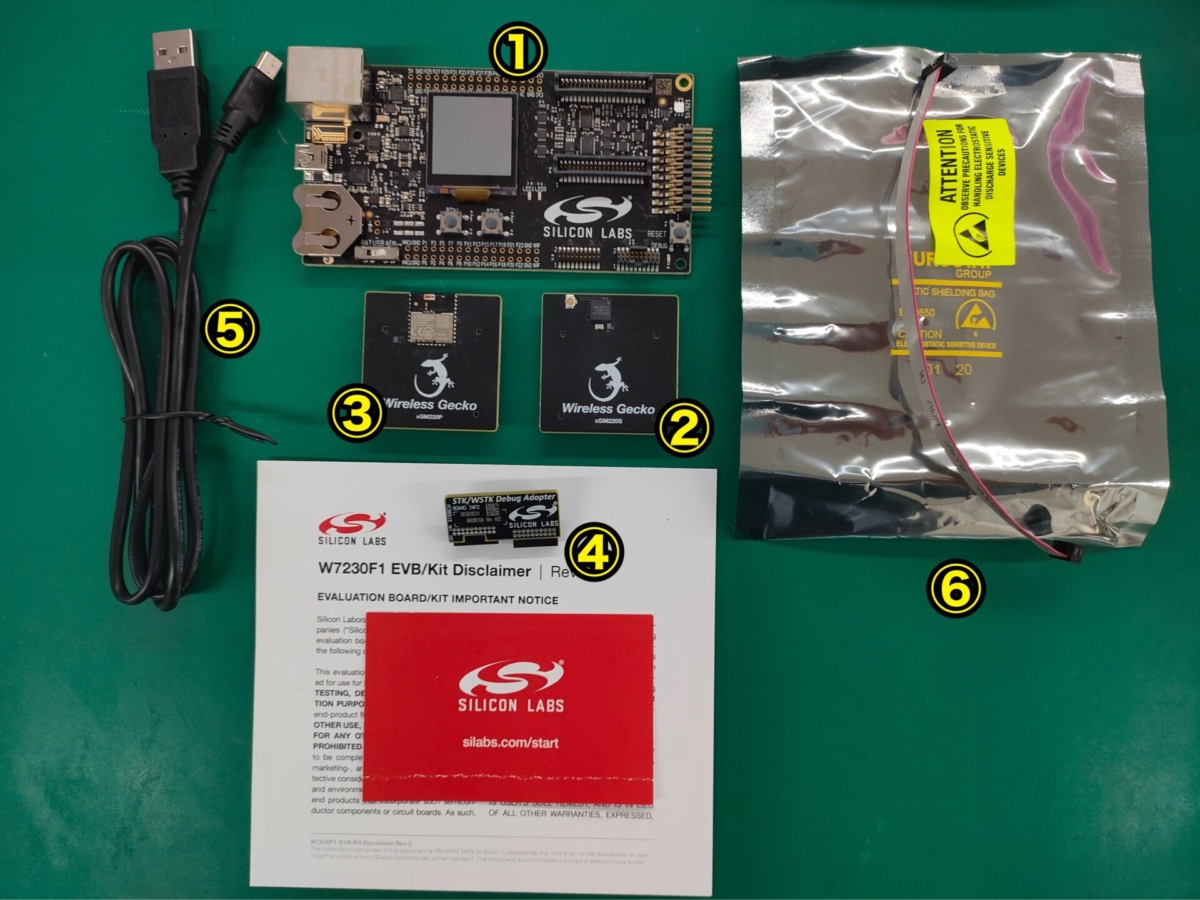

梱包物一式は下記の通り。
- 1xBRD4001Aワイヤレス・スターター・キットのメイン基板
- 1xBRD4310A BGM220S Wireless Gecko モジュール無線基板
- 1xBRD4311A BGM220P Wireless Gecko モジュール無線基板
- 1xBRD8010A デバック・アダプタ基板
- 1xUSBタイプA – ミニ-Bケーブル
- デバック・アダプター用1×10ピン・フラット・ケーブル
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/06/IMG_6_kit_out_of_box-1200x900.jpg)
統合開発環境インストーラのダウンロード
ここからは開発環境の構築手順について説明していきます。次のような作業を順を追って行います。
- 統合開発環境インストーラのダウンロード
- アカウントの作成
- 統合開発環境のインストール
- ソフトウェア・パッケージのインストール
まずは統合開発環境インストーラのダウンロードです。
Silicon Labsのウェブサイトから、統合開発環境SSv5(Simplicity Studio version 5)をインストールためのインストール・パッケージ(SimplicityStudio-5.iso)をダウンロードします。

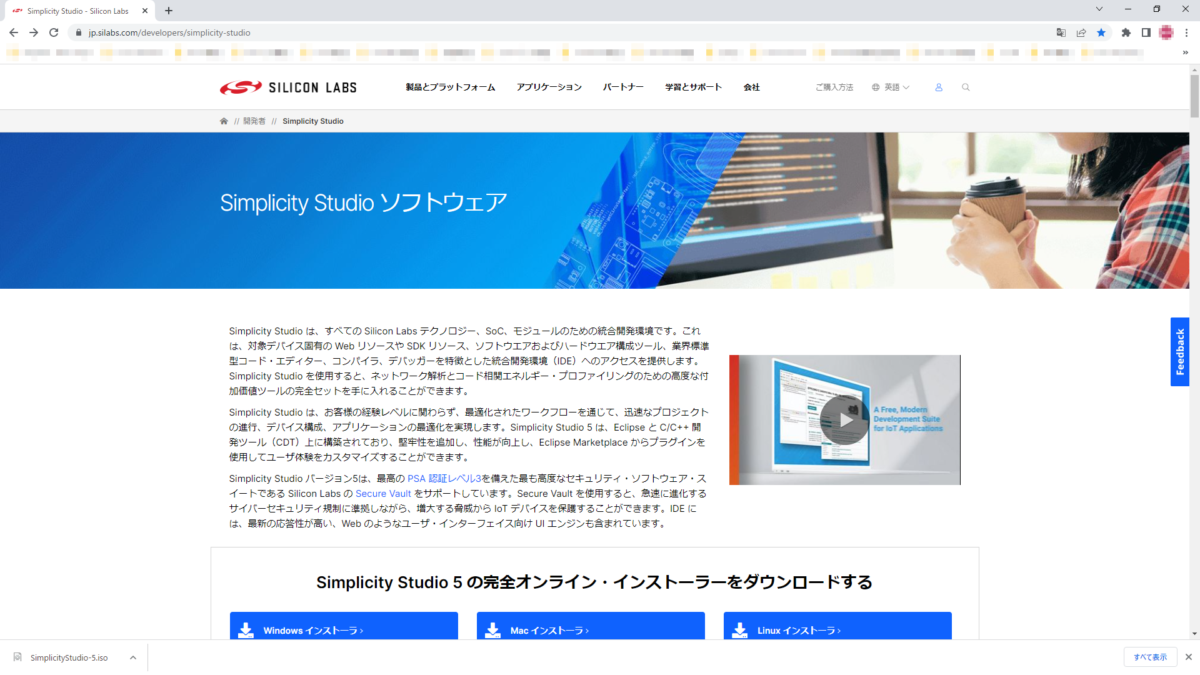

上記URLにアクセスすると”Simplicity Studio ソフトウェア”画面が開きます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_8_SimplicityStudio-5-downloaded-1200x675.png)
ここでは、“Windowsインストーラ”を選択します。

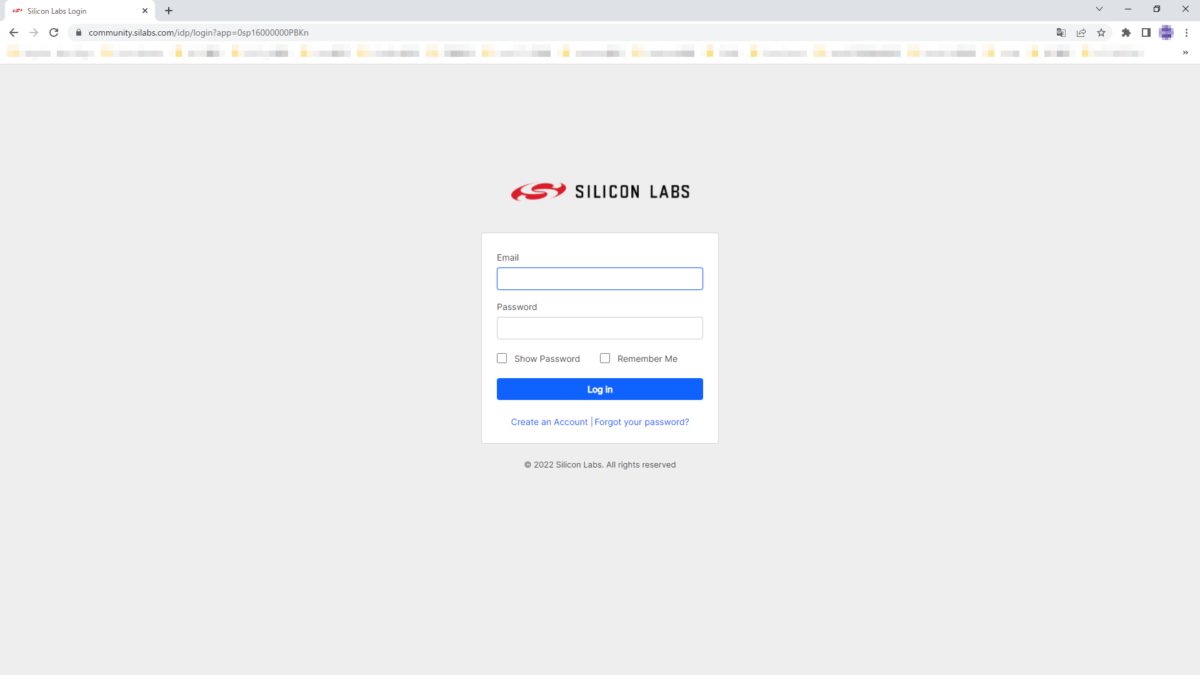

このとき、ログインしていない状態ではログイン画面が表示されるので、アカウントがない場合には、”Create an Account”を選択してアカウントを作成します。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_2_Login-1200x675.png)
アカウントの作成

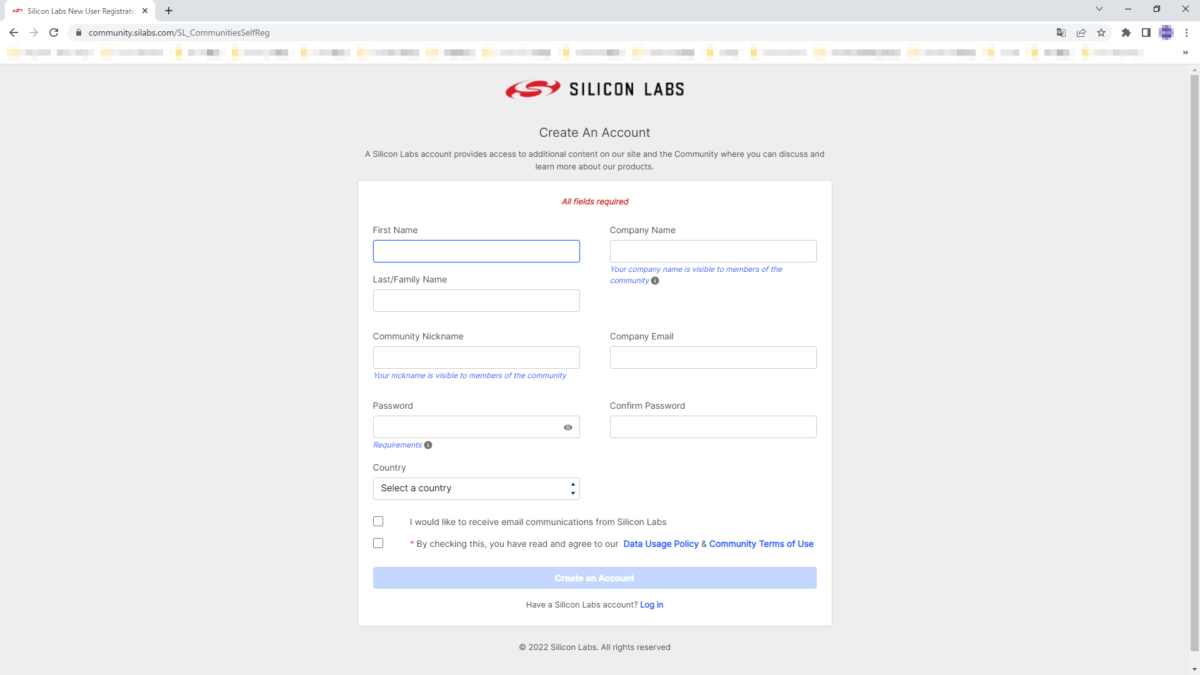

以下の”Create An Account”画面の各フィールドを入力します。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_3_Create-an-Account_1-1200x675.png)

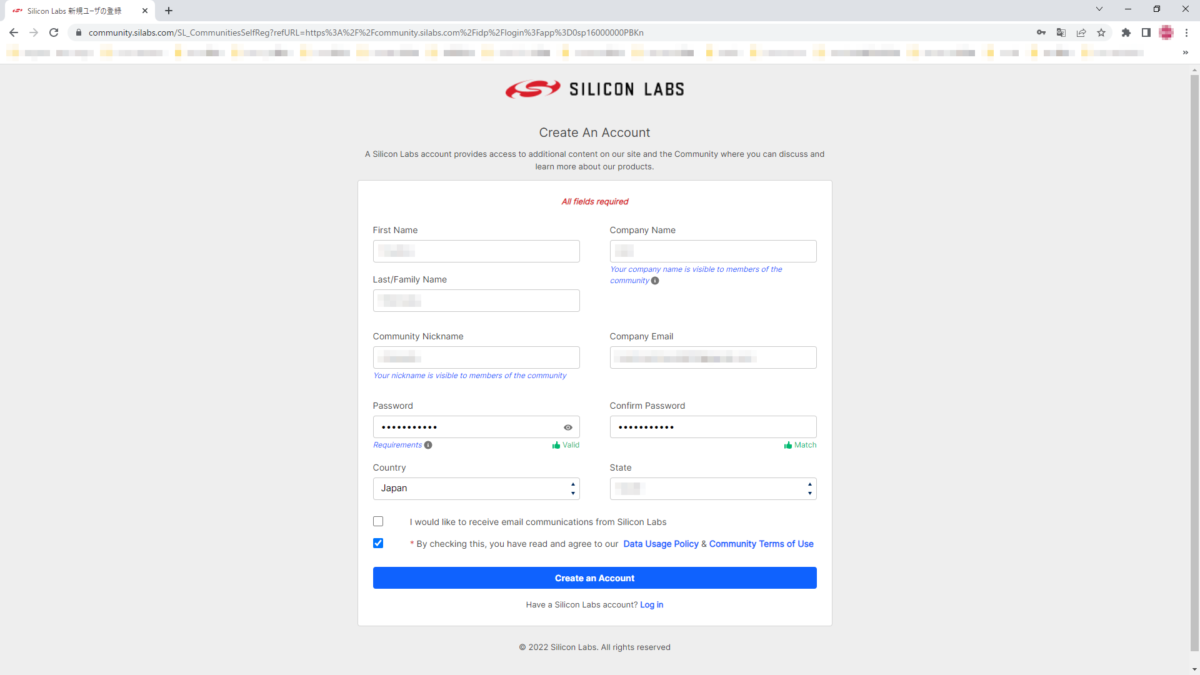

全てのフィールドを入力後、”Create an Account”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_4_Create-an-Account_2-1200x675.png)

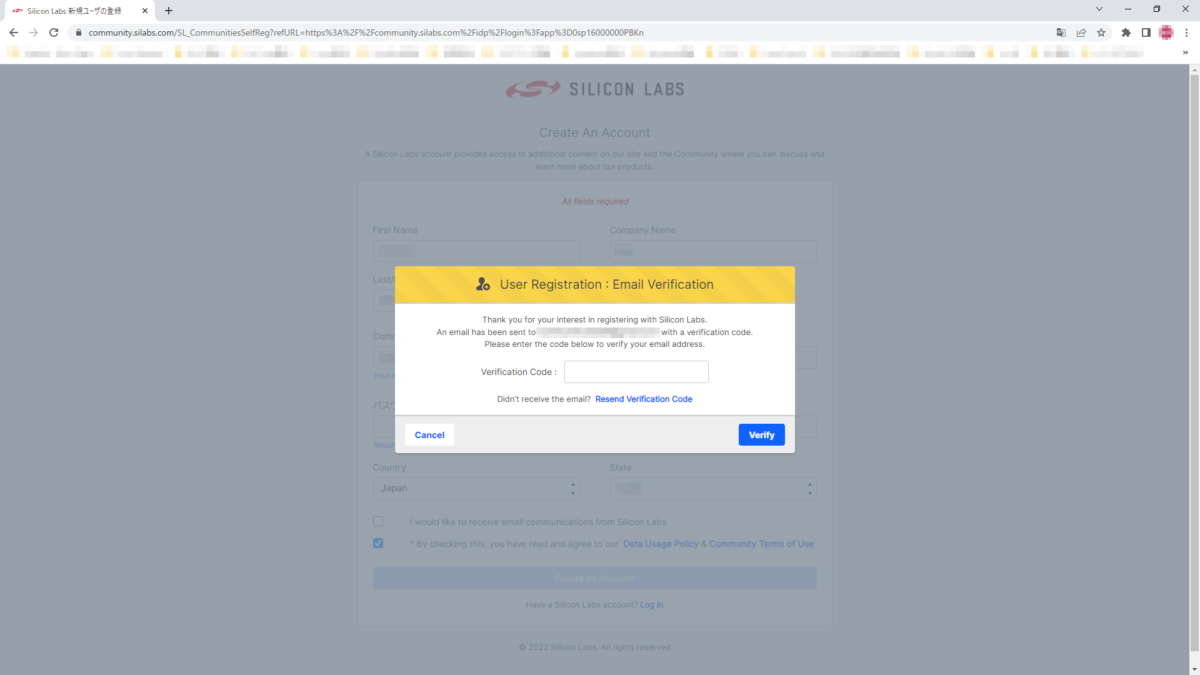

以下の画面が表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_5_Verification_1-1200x675.png)

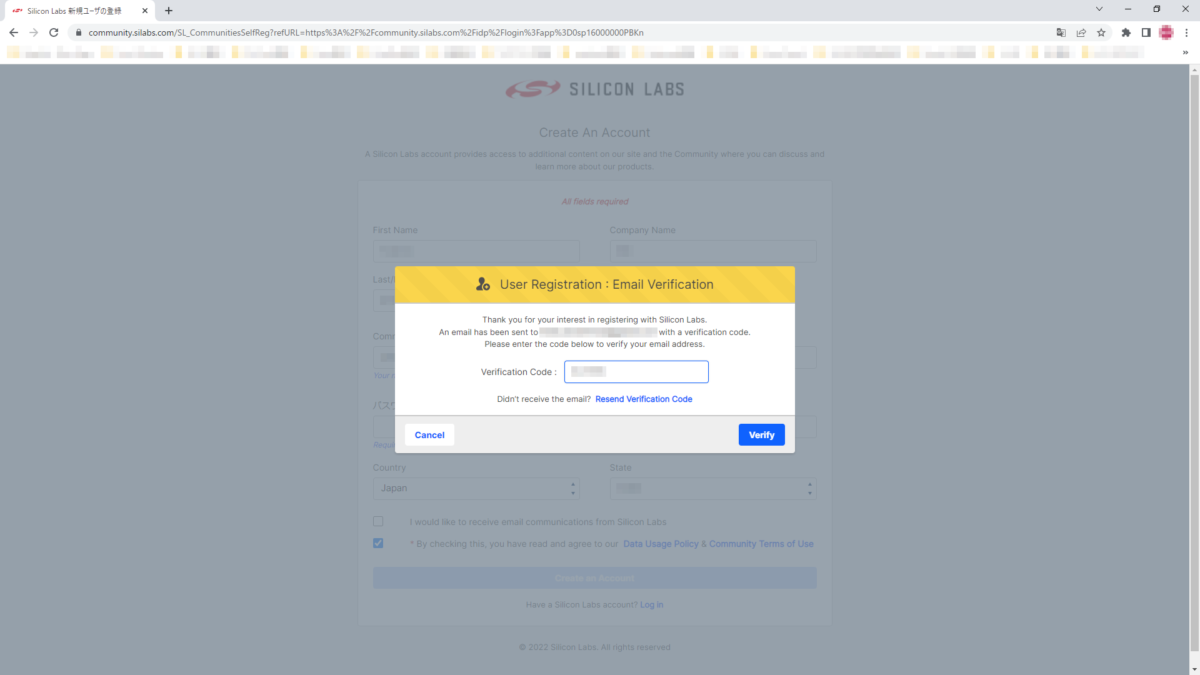

前画面(Create An Account)の”Company Email”に入力したメールアドレスに届いた6桁の”Verification Code”を入力後、”Verify”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_6_Verification_2-1200x675.png)

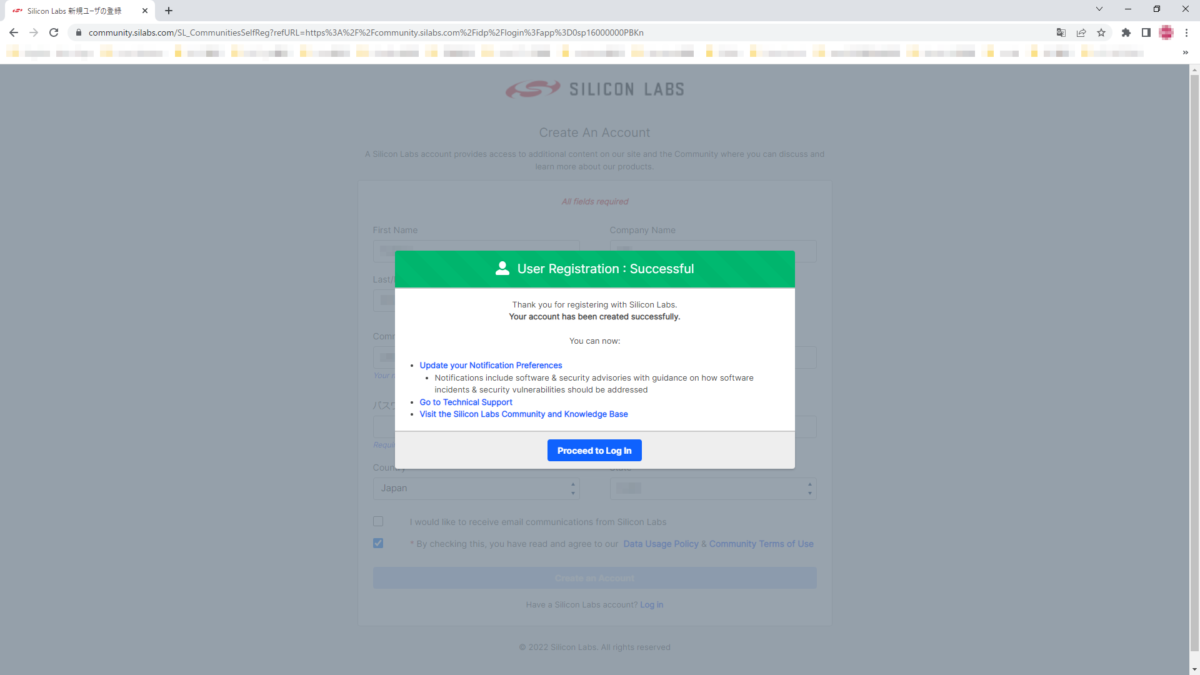

以下の画面が表示されたら、アカウントの作成(ユーザー登録)は完了です。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_7_Successful-1200x675.png)

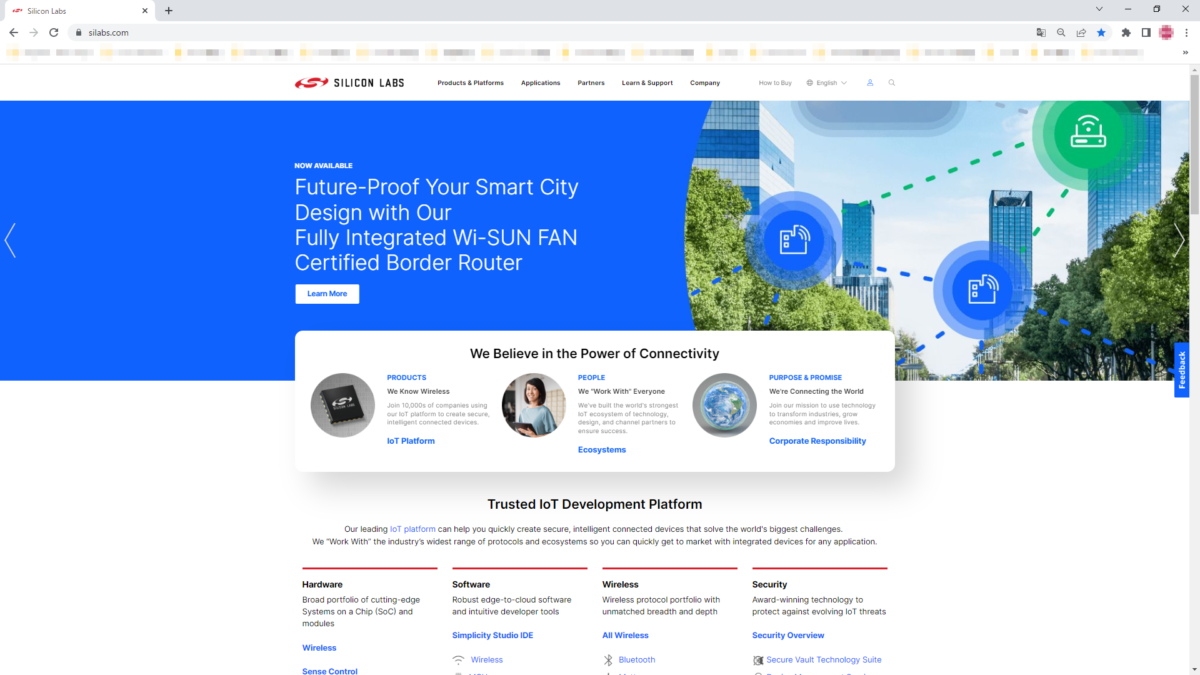

“Proceeded to Log In”をクリックすると、シリコン・ラボ社のホームページが表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_8_home-1200x675.png)
再度、”Simplicity Studio ソフトウェア”画面に戻り、”Windowsインストーラ”を選択すると、インストール・パッケージ(SimplicityStudio-5.iso)がダウンロードされます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_8_SimplicityStudio-5-downloaded-1200x675.png)

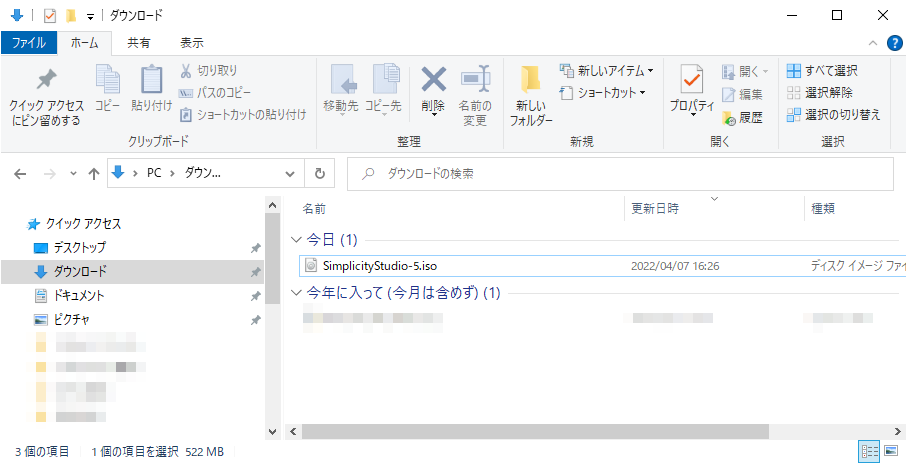

ダウンロード先のフォルダにSimplicityStudio-5.isoがダウンロードされました。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_9_download-folder.png)
統合開発環境のインストール

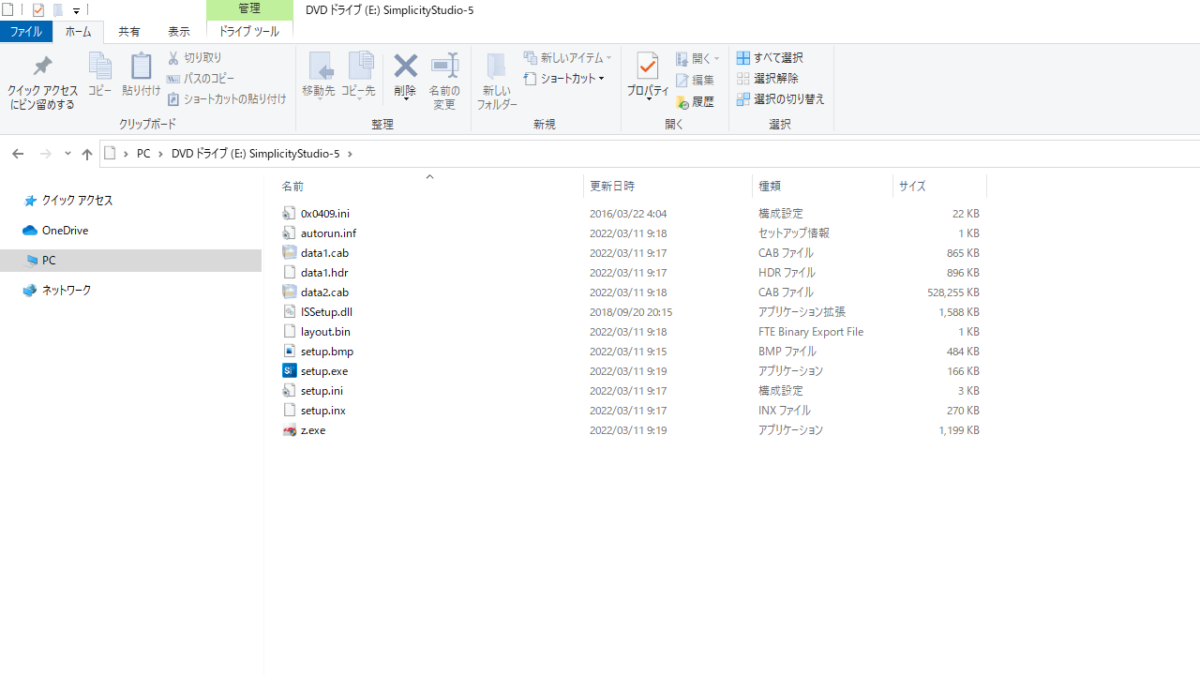

ダウンロード先フォルダの” SimplicityStudio-5.iso”をダブルクリックすると、ISOイメージファイルがDVDドライブとしてマウントされます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_1_Setup_retake_cut-1200x675.png)

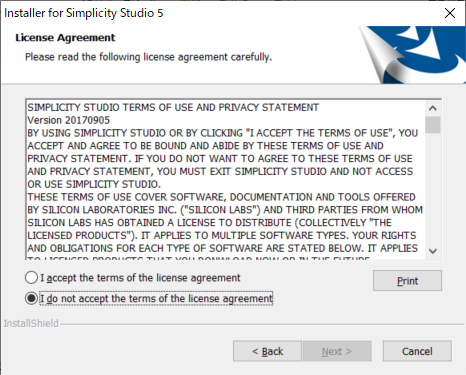

“setup.exe”ファイルをダブルクリックするとSSv5インストーラが起動し、ライセンス契約のダイアログが表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_2_License-Agreement.png)

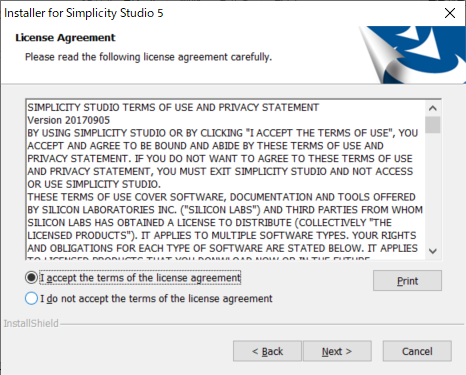

“I accept the terms of the license agreement”を選択し、”Next”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_3_Accept.png)

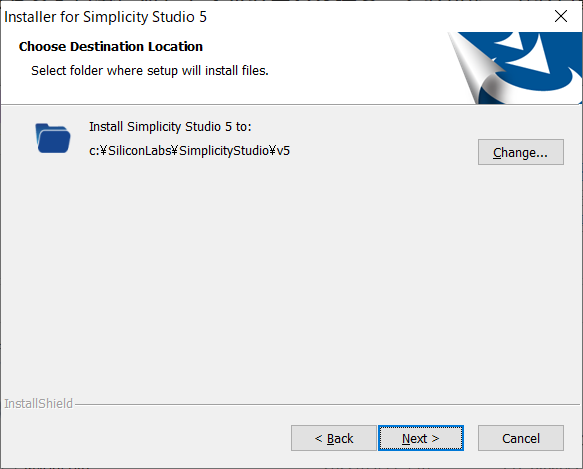

インストール先フォルダを確認して、”Next”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_4_0_Select-folder.png)

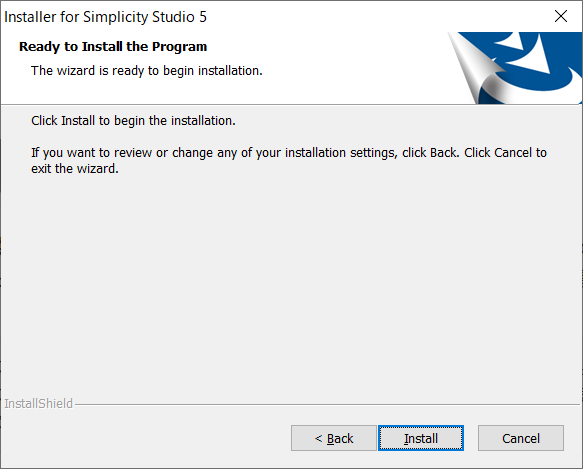

“Install”をクリックしてSSv5のインストールを開始します。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_6_Install.png)

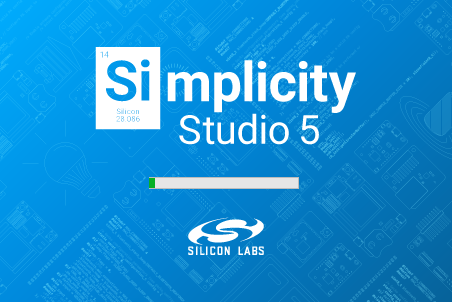

インストールの準備が完了するとSSv5が起動します。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_8_launch-SSv5.png)

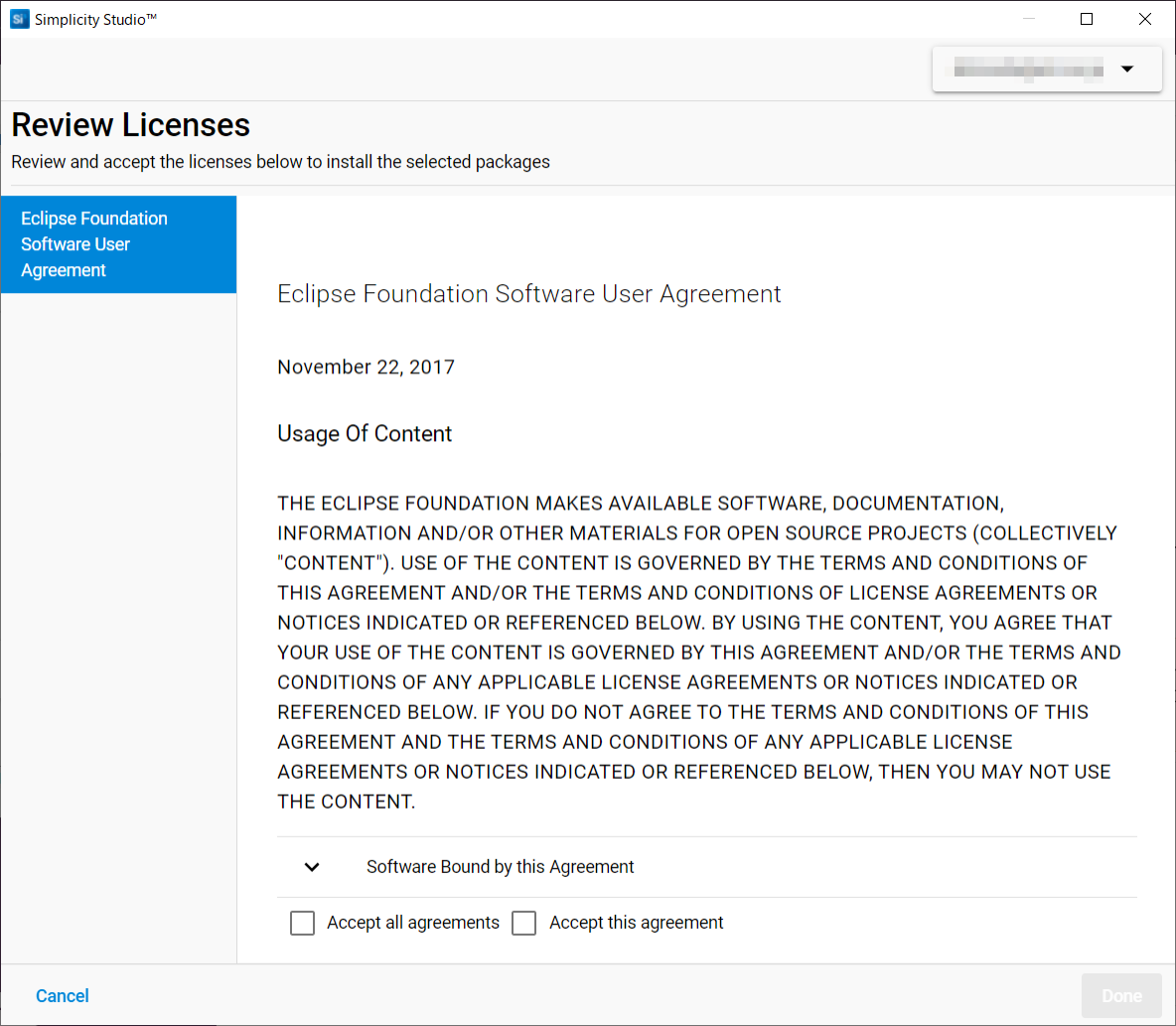

ライセンスが表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_9_Review-Licenses.png)

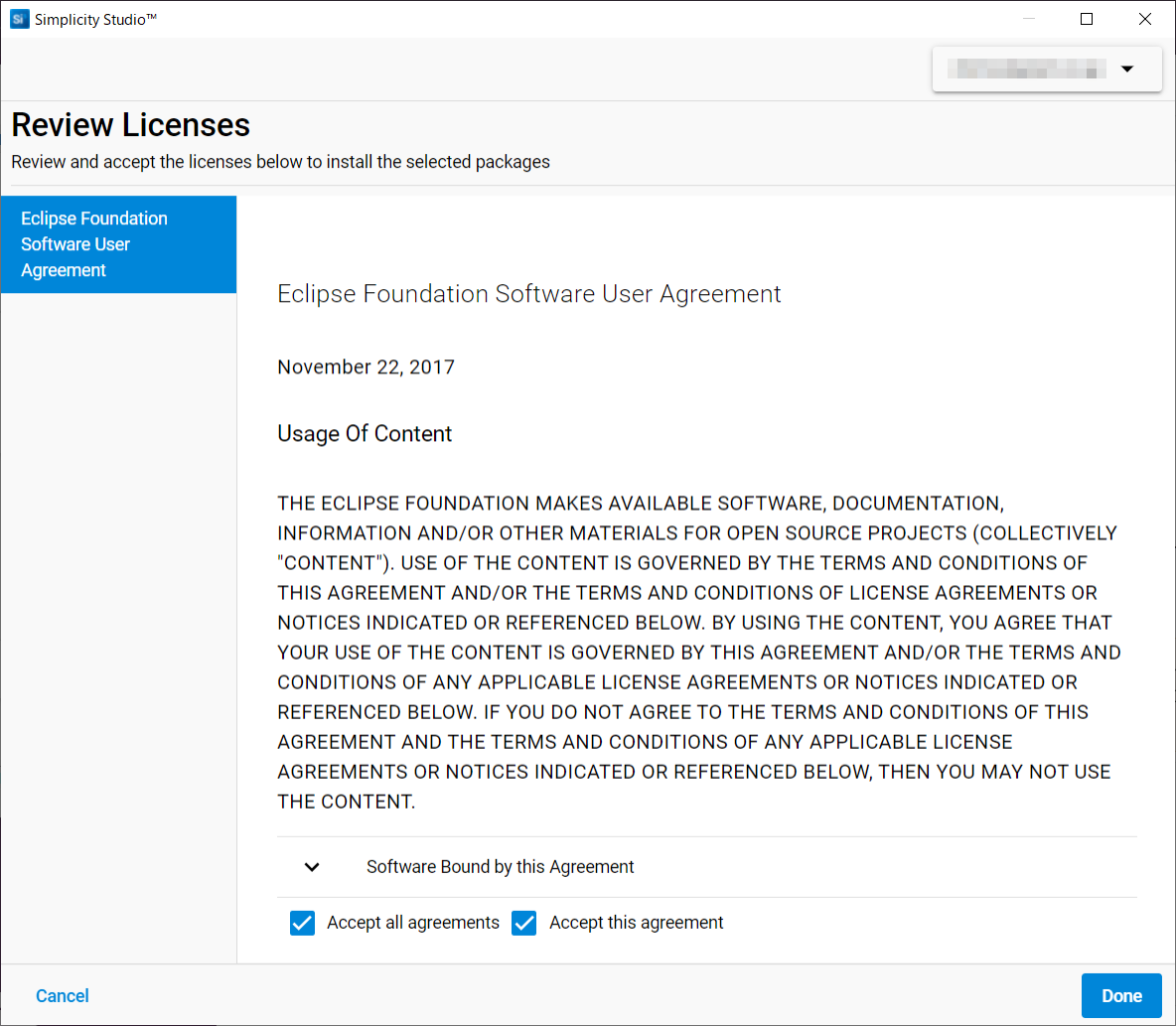

“Accept all agreements”を選択し、”Done”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_10_Accept.png)

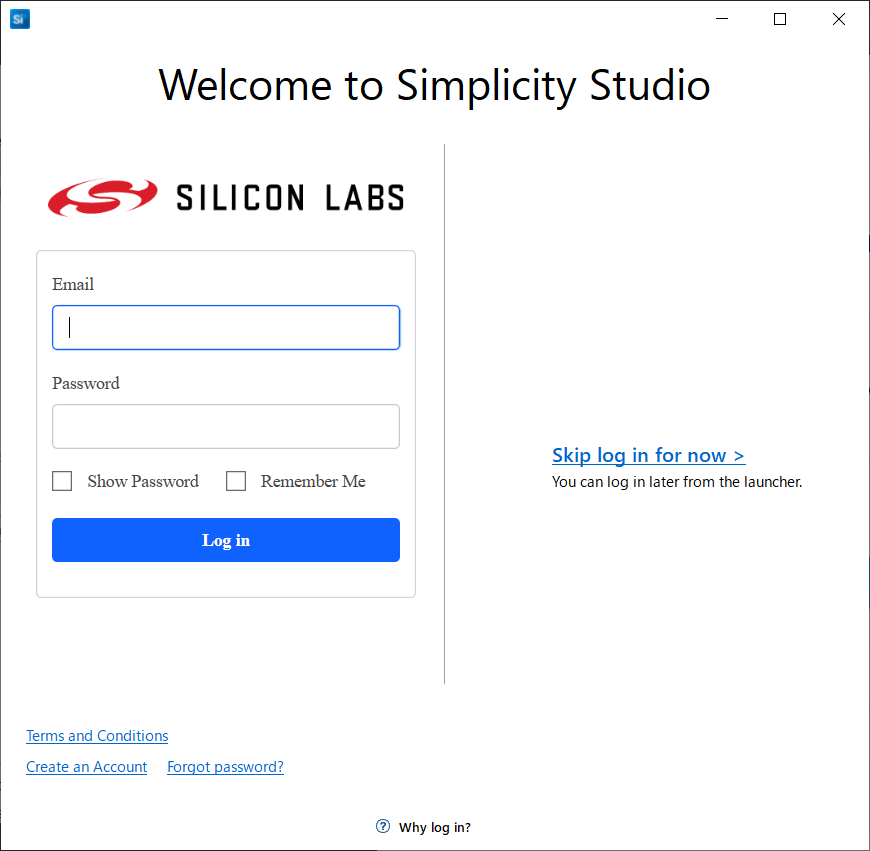

ログイン画面が表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_11_Welcom.png)

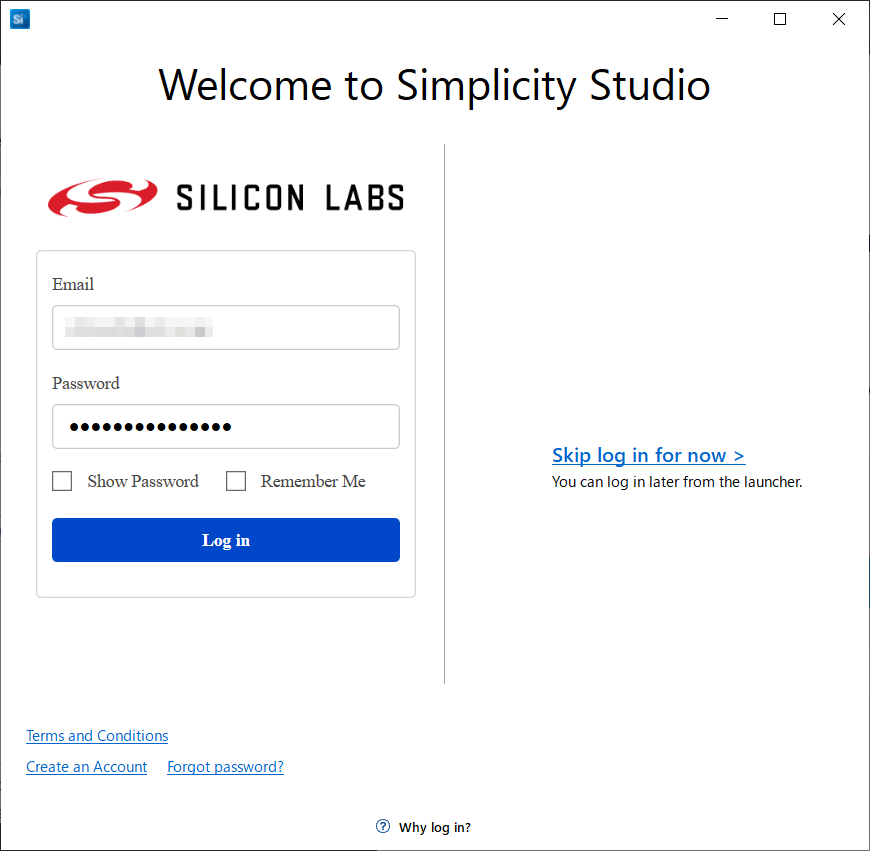

登録済みのSilicon Labsアカウントでログインします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_12_Login.png)
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_13_Preparing.png)

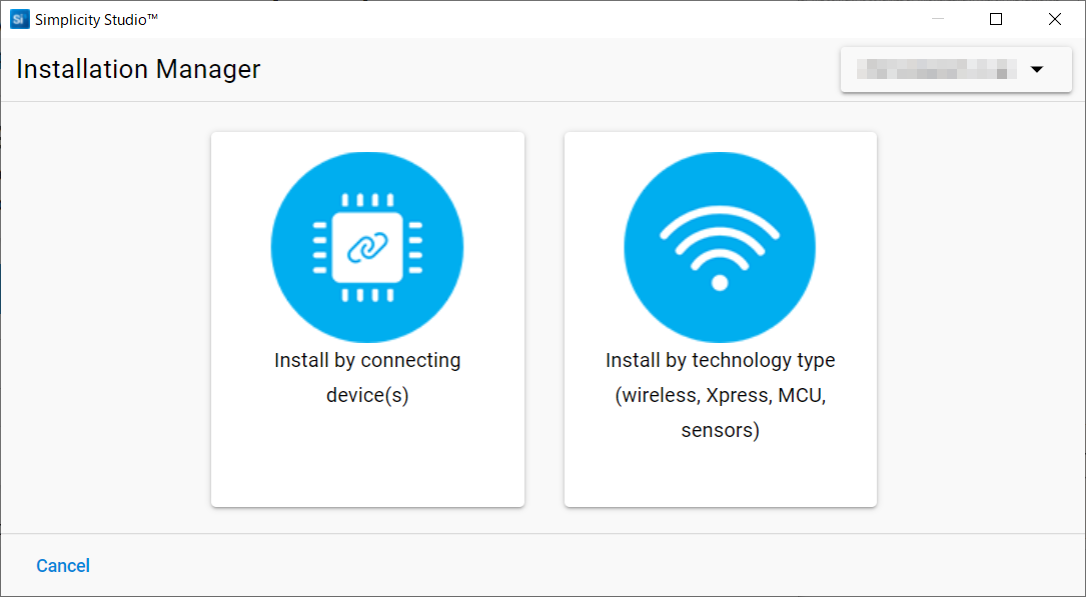

SSv5のインストールが完了すると、以下の画面が表示されます。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_14_Installation-Manager.png)
ソフトウェア・パッケージのインストール
続いて、以下の手順でソフトウェア・パッケージのインストールを開始します。

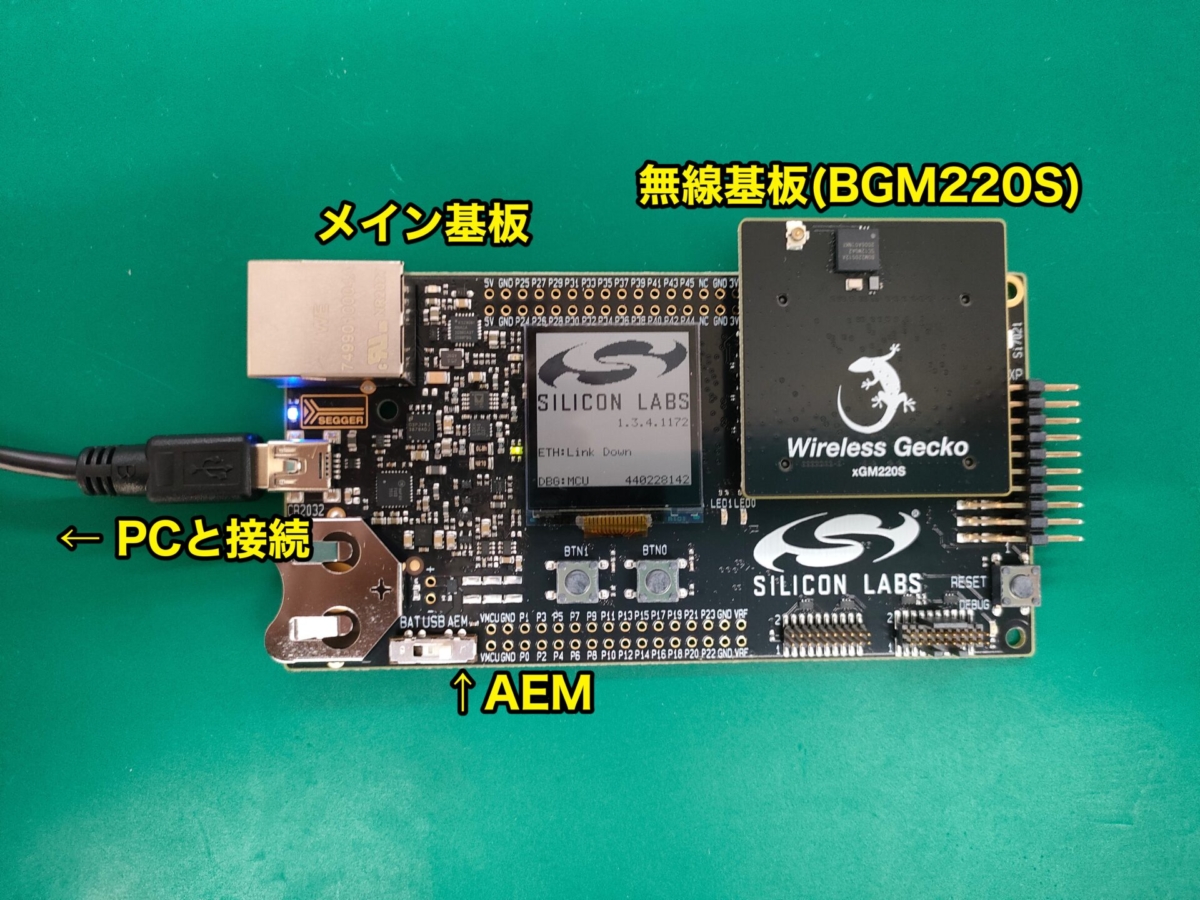

- メイン基板に無線基板を接続する。
- メイン基板の電源スイッチをAEM(Advanced Energy Monitoring)に設定する。
- メイン基板に付属品のUSBケーブルを繋ぎ、PCと接続する。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/06/IMG_5_kit_connect_to_pc-1200x900.jpg)
“Install by connecting device(s)をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_14_Installation-Manager.png)
このダイアログが表示されたら、”Yes”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_15_Install-USB-adpter.png)

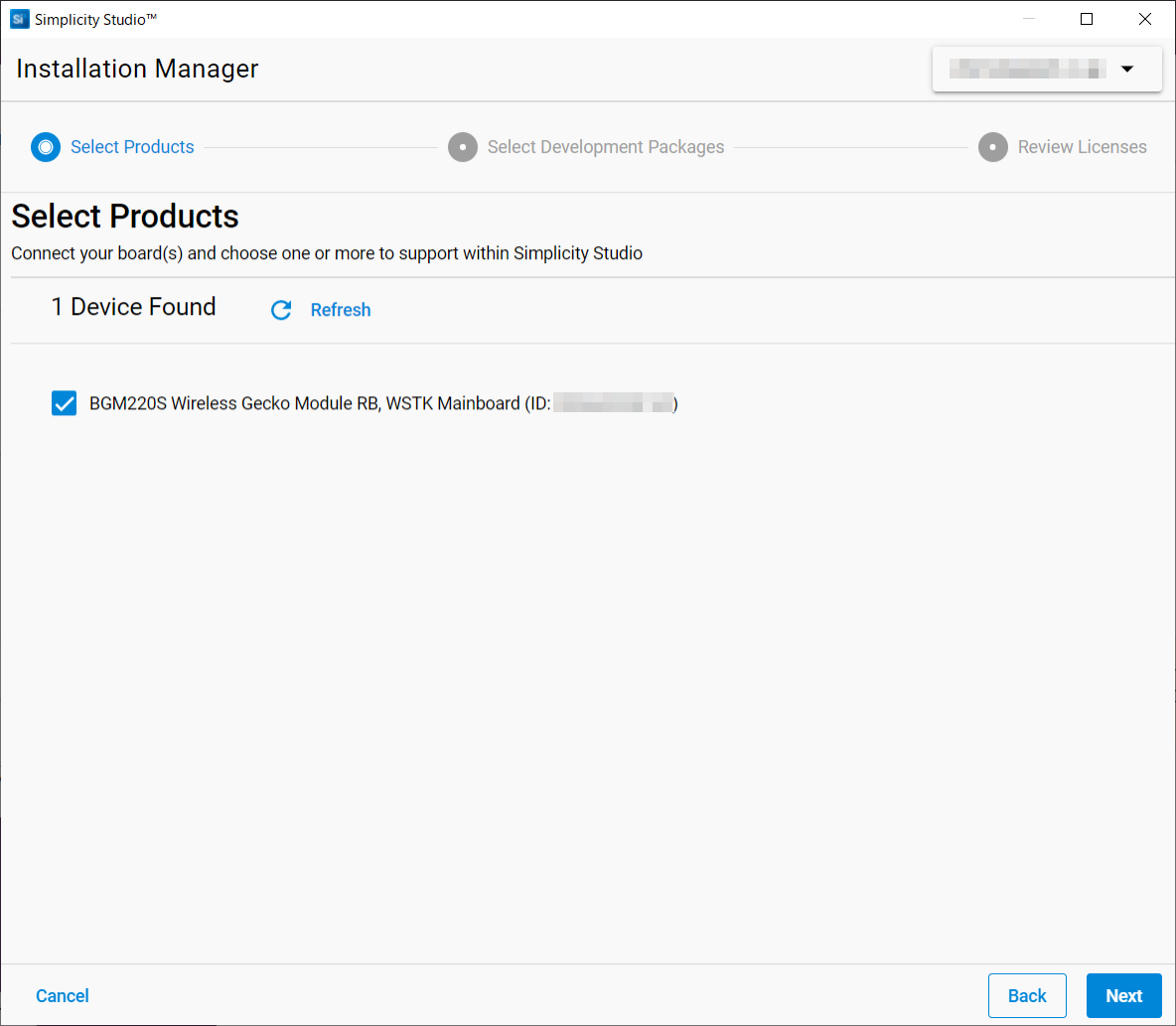

接続されているデバイスが検出されるので、接続しているデバイスを選択し、”Next”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_16_Device-Found.png)

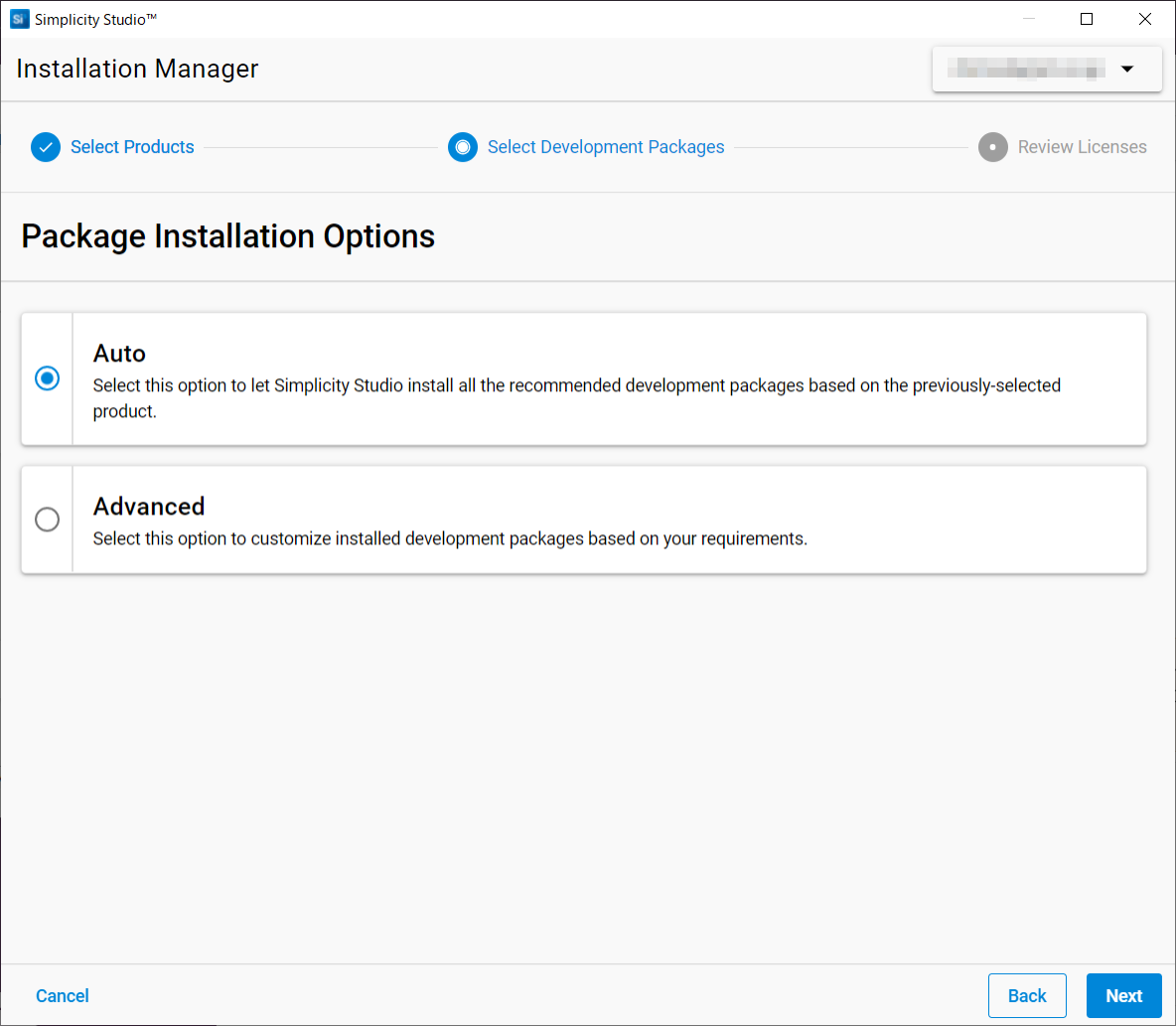

Autoを選択して、”Next”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_17_Auto.png)

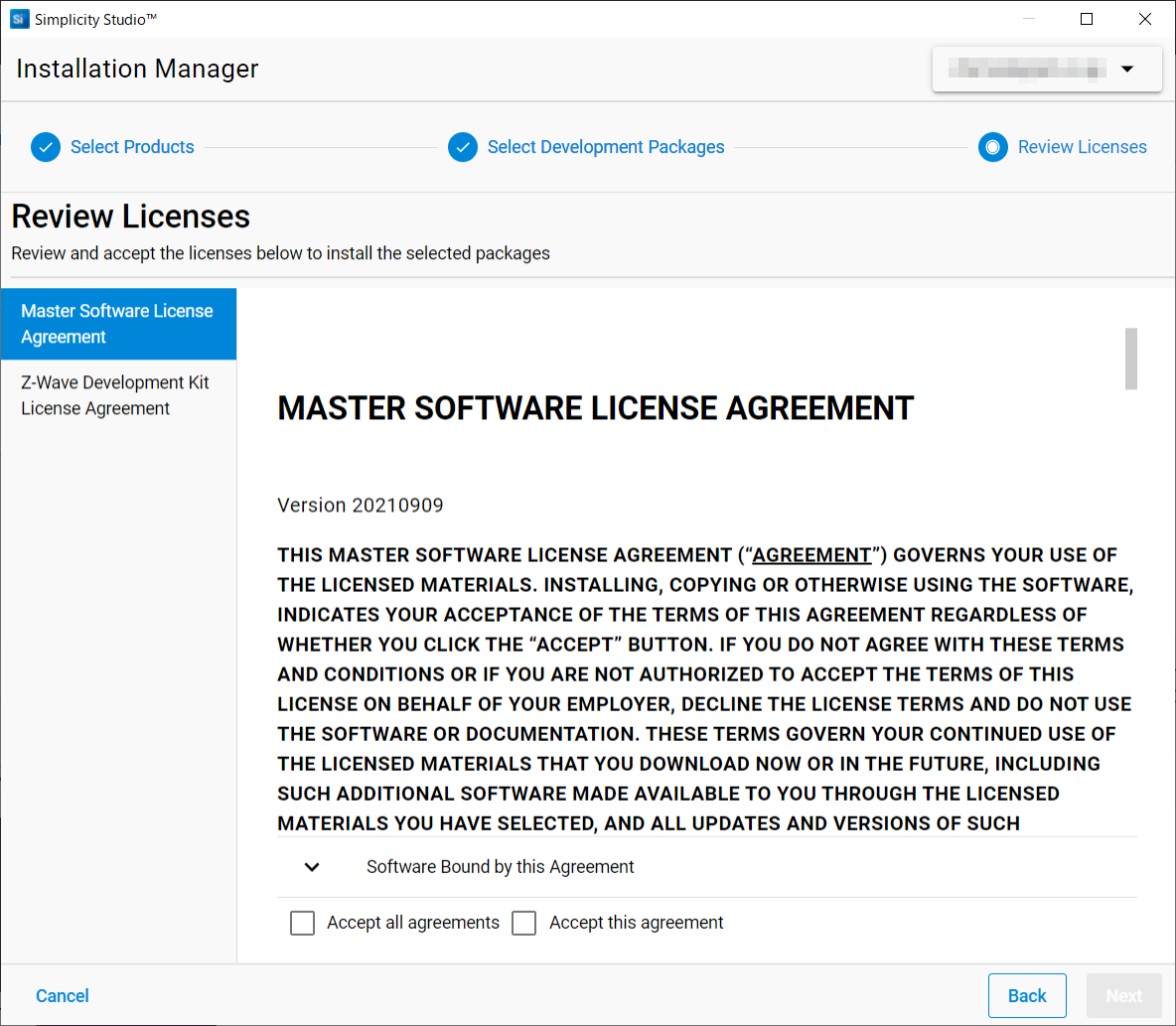

“Accept all agreements”をチェックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_18_Master-Software-License.png)

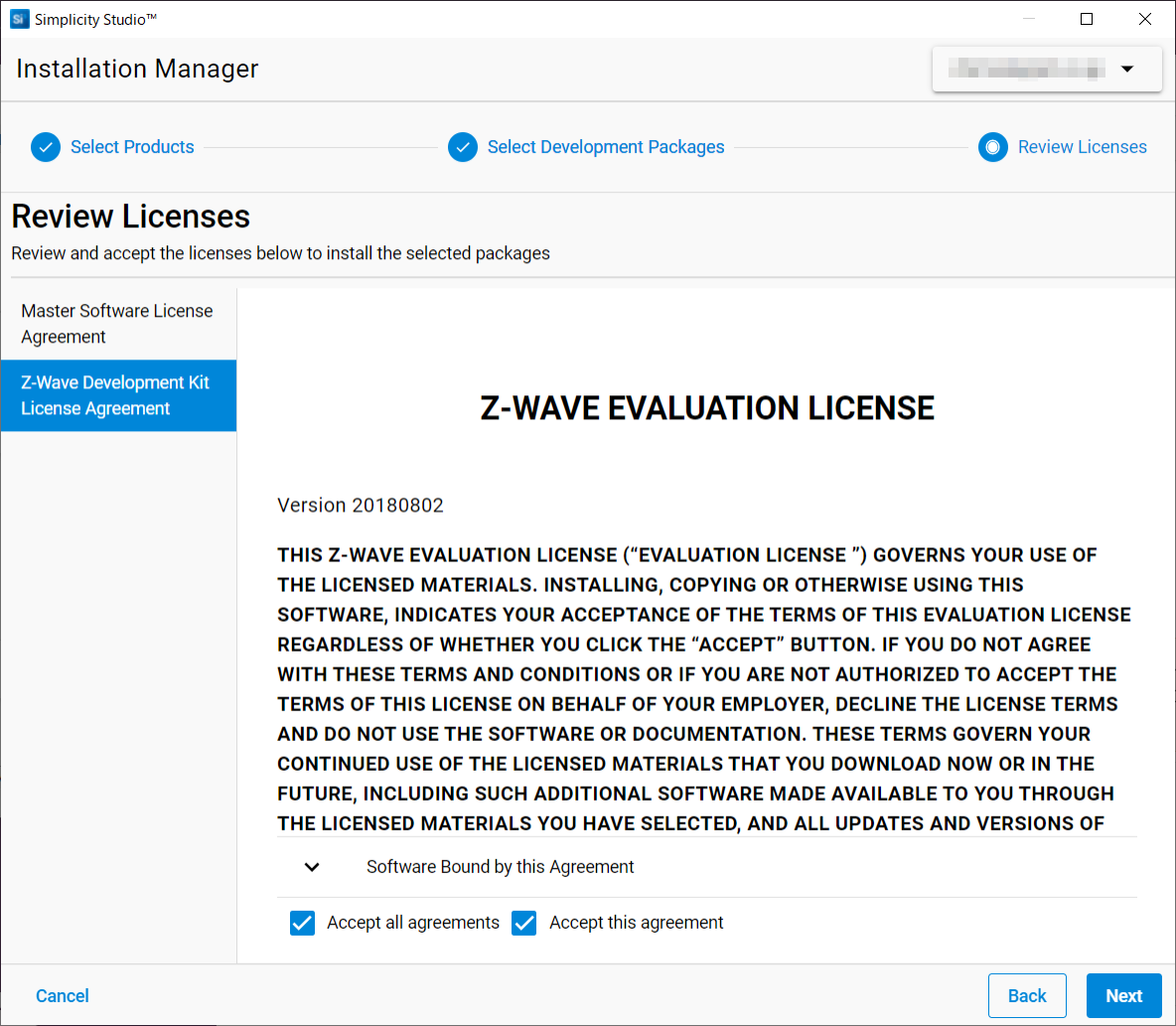

“Next”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_19_Z-Wave-Evaluation-License.png)

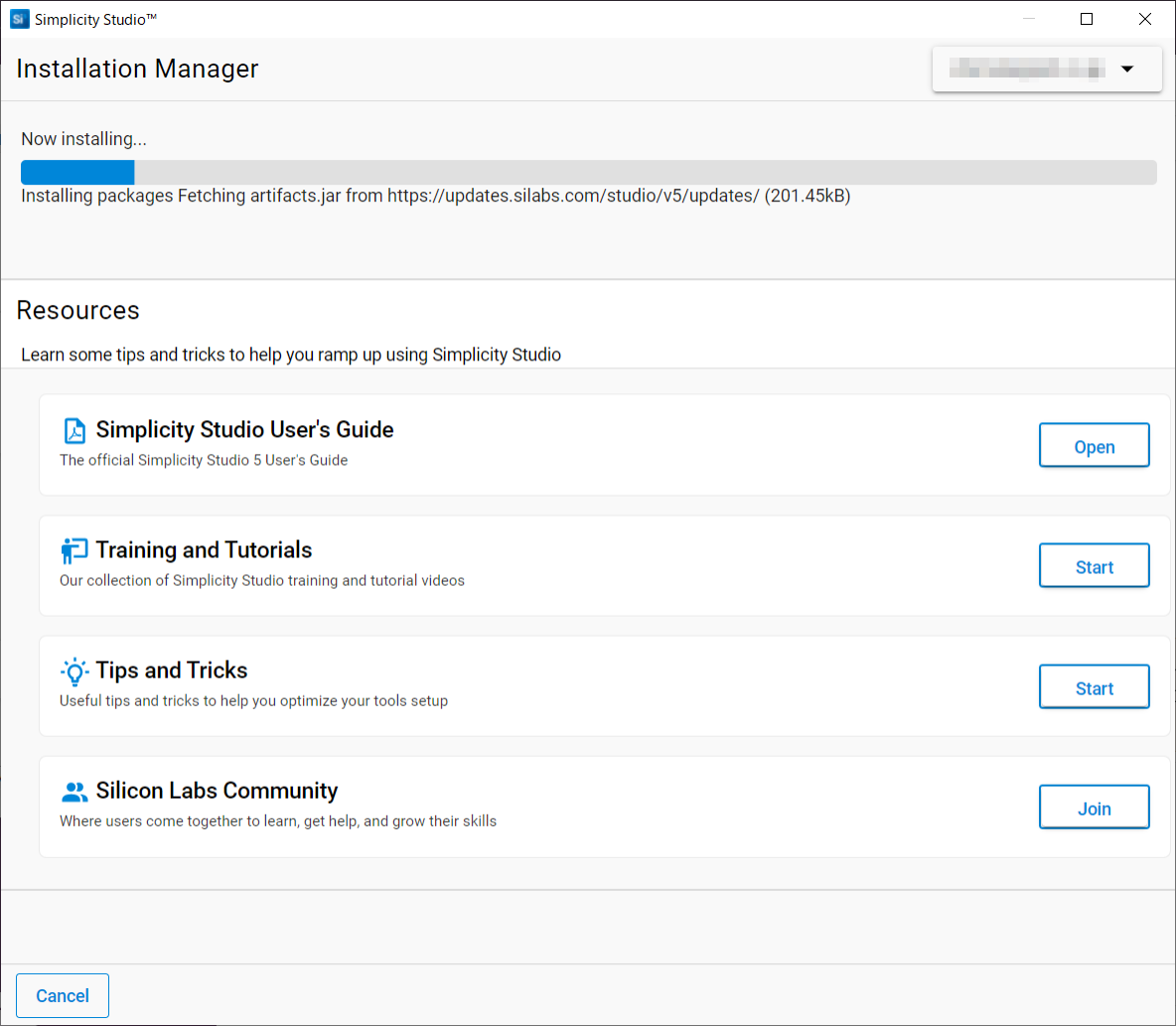

パッケージのイントールが開始されます。
(注:インストールにはしばらく時間がかかります)
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_20_Installing.png)

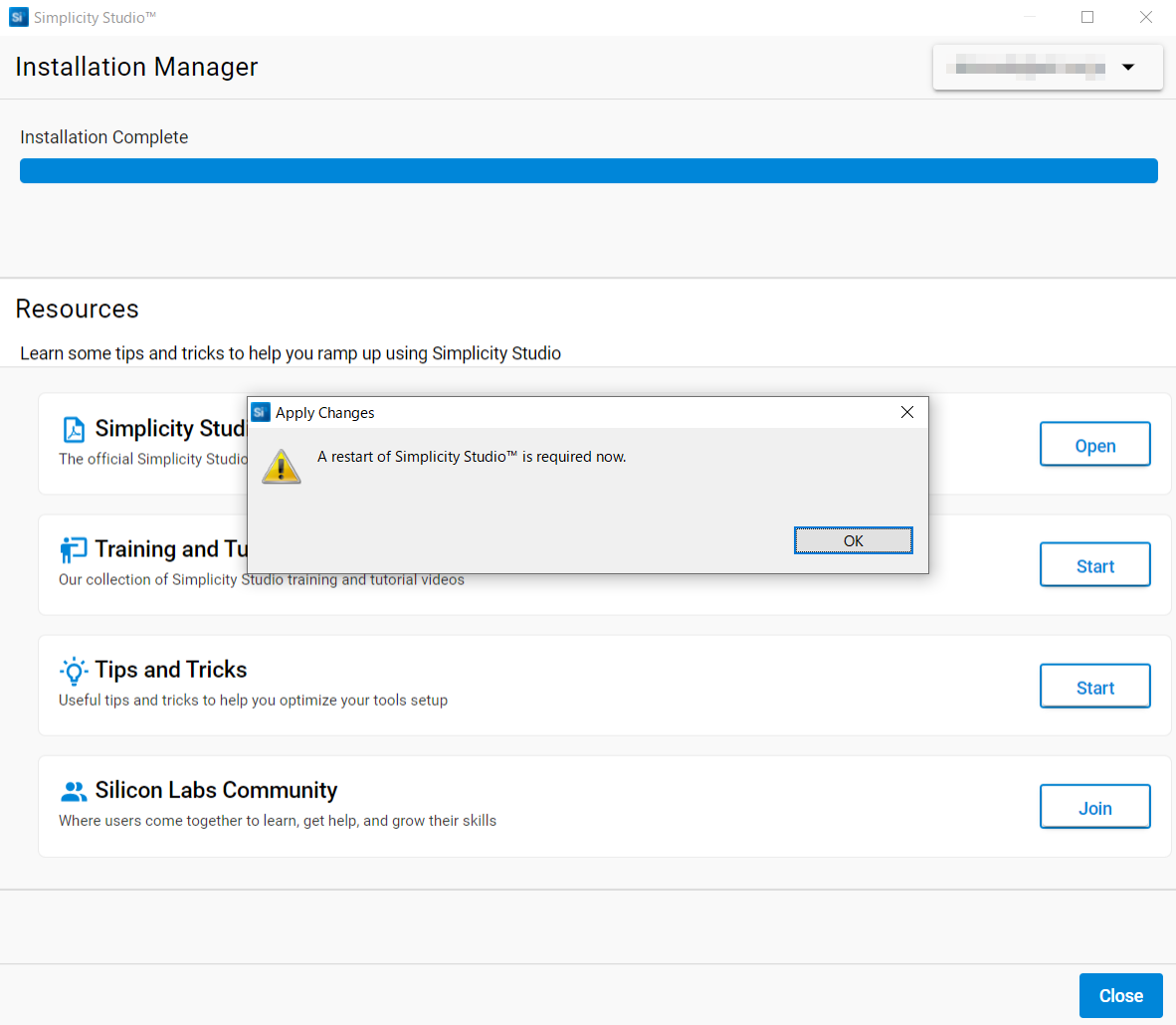

インストールが完了したら、再起動を促すダイアログが表示されるので”OK”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_21_Complete.png)

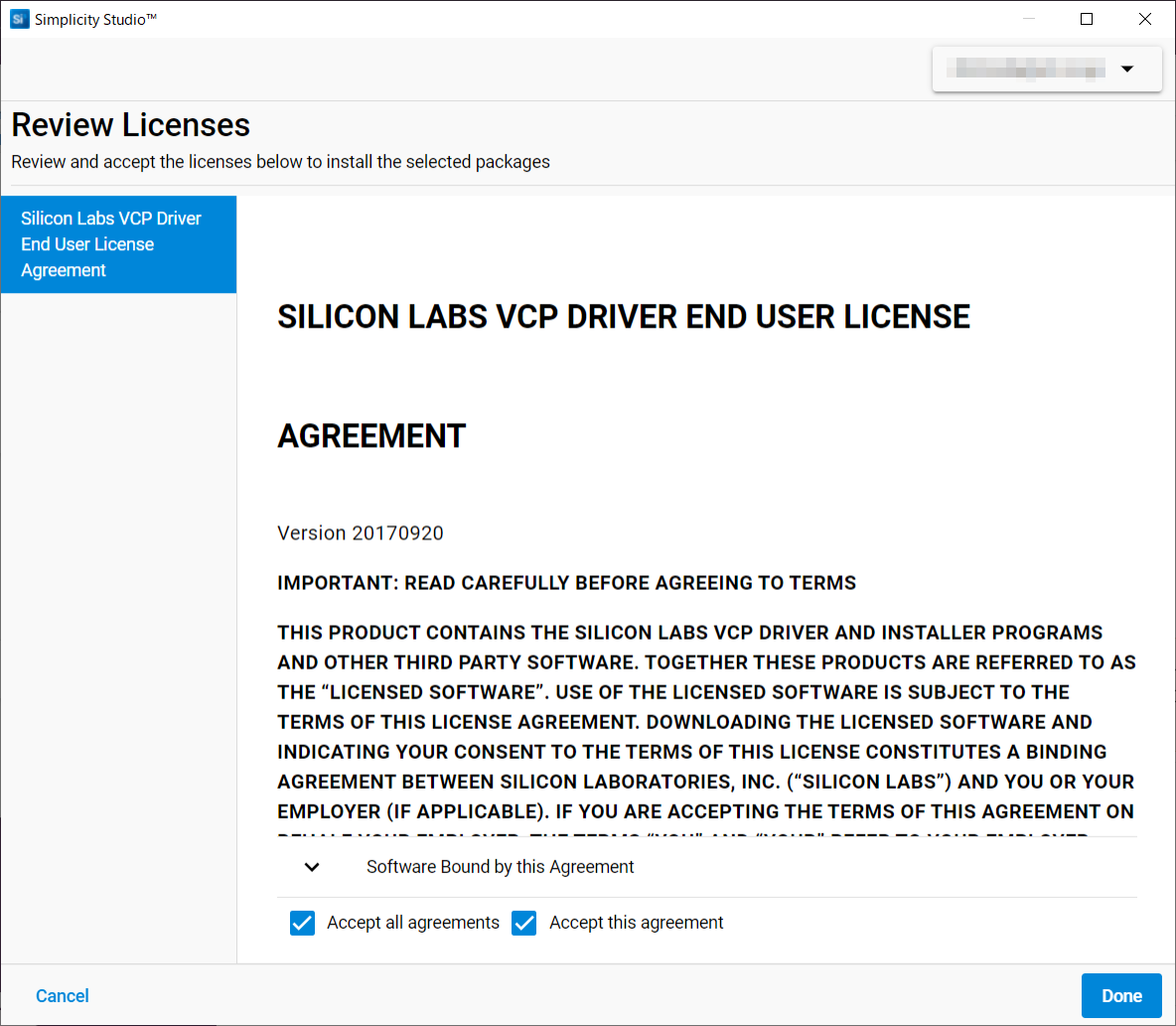

“Accept all agreement”を選択し、”Done”をクリックします。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_25_Done.png)

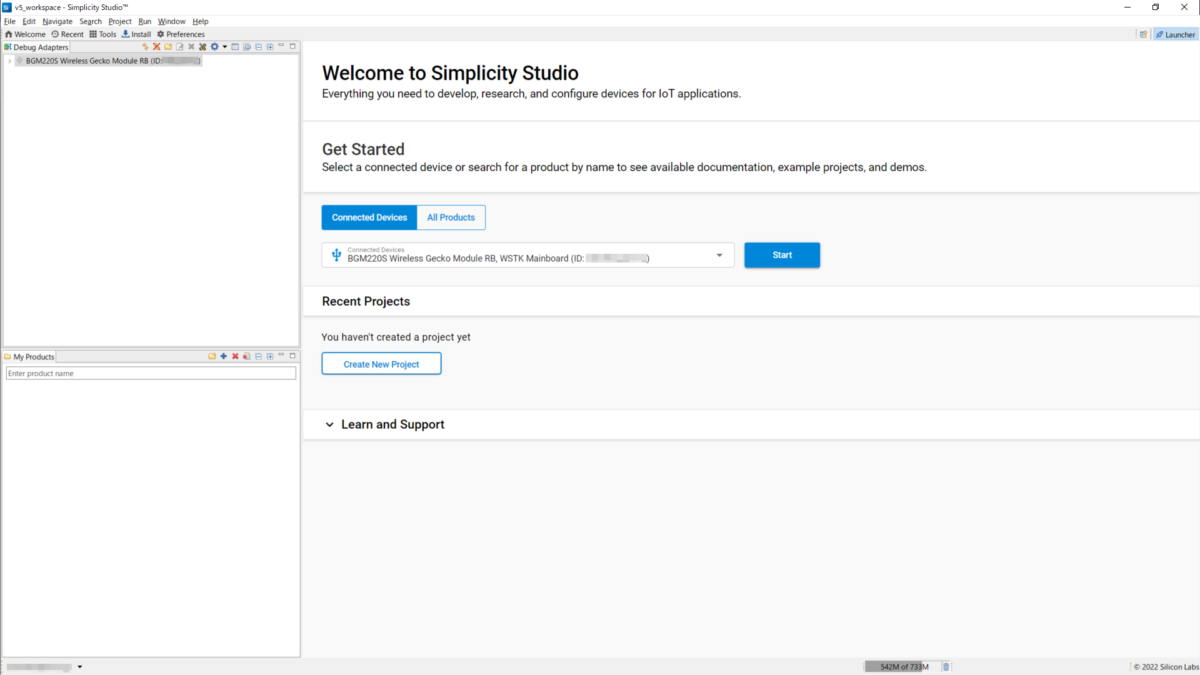

“Welcome”画面が表示されたらインストール完了です。
![](https://www.musen-connect.co.jp/2022/wp-content/uploads/2022/05/image_26_Welcome-to-SSv5-1200x675.png)
なお、本記事の手順では、統合開発環境(SSv5)は下記の場所にインストールされました。
SDK、ワークプレースは下記の場所(デフォルト)にインストールされました。
