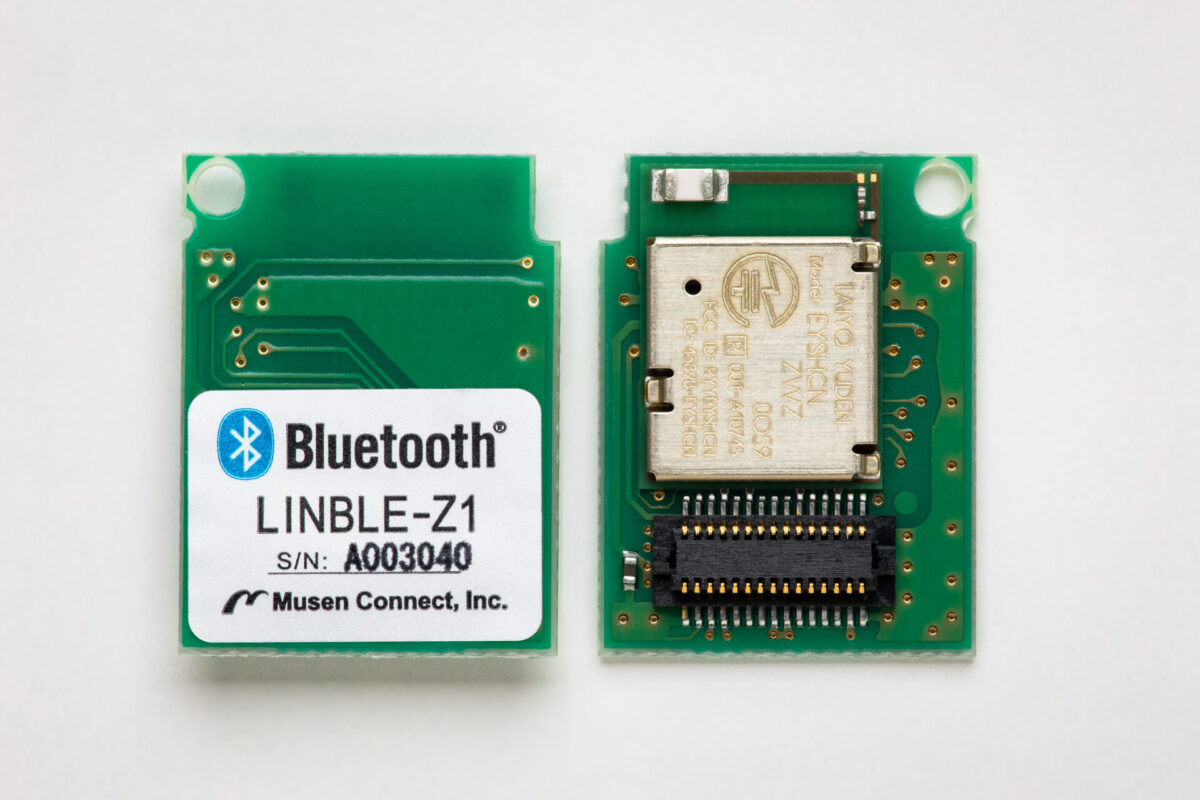

Bluetooth® Low Energyモジュール『LINBLE-Z1』
Bluetooth5.0対応 / GATT搭載
BLE通信を、誰でもカンタンに。
ムセンコネクトのBluetoothモジュールLINBLE-Z1とは？
わたしたちムセンコネクトのメンバーは
ムセンコネクトの前身となった無線化.comと株式会社イーアールアイで
数多くの無線化案件に携わってきました。
その中では、通信がうまくいかなかったり、セキュリティの問題が見つかったり
認証取得に苦戦したり等、様々な失敗、トラブルに直面してきました。
そういった課題を一つ一つクリアーしてきた経験こそが
わたしたちの知見、ノウハウとなっています。
大手デバイスメーカーで学んだモノづくり力と
サポート経験で得た知見やノウハウ
それらを結集させて完成したのがLINBLE-Z1です。
LINBLE-Z1の3つの安心
- とにかくカンタンだから安心です
- チップアンテナ内蔵、独自ファームウェア搭載のコンプリートBluetoothモジュール
- ペリフェラル / セントラル両方対応
（LINBLE同士の対向通信も可能） - iOS、Android、Windowsなどの主要デバイスと通信可能
（評価用デモアプリも無償提供） - 無線化.comのZEALシリーズとピンコンパチ
（ZEAL用基板をそのままご利用いただけます） - 国内電波法・Bluetooth認証取得済み
（難解な各種認証手続きもサポートが受けられます）
- 産業用向けに特化しているから安心です
- 長期安定供給と互換性を最優先、部材も厳選し太陽誘電製モジュールを採用
- RoHS2指令に対応、開発・製造は全て国内、安心の国産Bluetoothモジュール
- 入手性を高める小ロット・即納対応
- 実績あるメンバー・サポートだから安心です
- ZEALシリーズを手掛けた実績ある開発メンバーと国内サプライチェーン
- メーカーの直接サポートだから実現できる迅速レスポンス
- メーカーエンジニアに役立つ情報を随時発信
-
大手デバイスメーカーで培われたモノづくり力
～国産BLEモジュールの製造プロセスとは？～

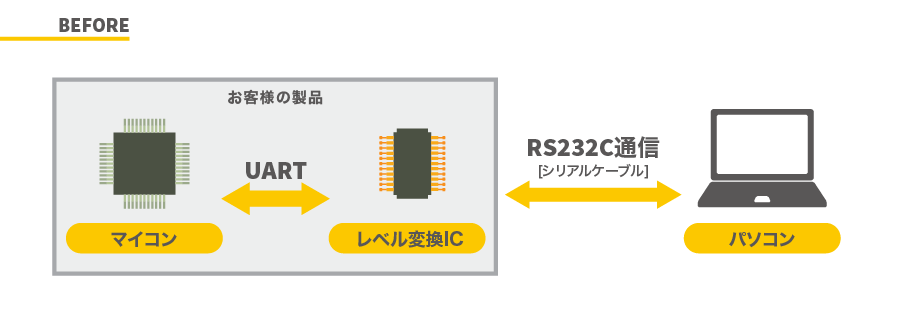

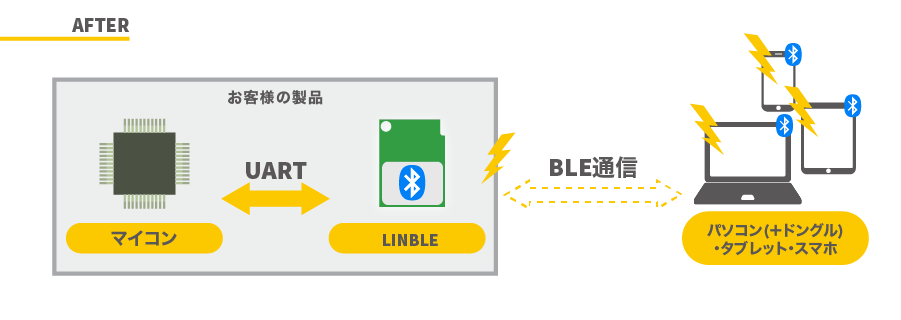

お客様の製品の無線化イメージ
イメージはRS232C（シリアルケーブル）の置き換えです
LINBLE-Z1の使い方はカンタン。
LINBLE-Z1とマイコンをUART接続し、LINBLE-Z1に電源供給するだけでOKです。
LINBLE-Z1は自動的にアドバタイズを開始しますので、あとはスマホから接続するだけで準備完了。Bluetooth Low Energy特有の難しいデータ処理はLINBLE-Z1が行いますので、無線転送したいデータをUART経由で流し込むだけで無線通信が可能です。
→ コンプリートBLEモジュールLINBLE-Z1の基本的な使い方はこちら
導入事例
実際にLINBLE-Z1をご採用いただいておりますメーカー様の声をご紹介いたします
重要なお知らせ
LINBLE-Z1はヒロセ電機株式会社（以下、ヒロセ社）のコネクタ「DF12C(3.0)-30DS-0.5V(81)」の生産終了に伴い、コネクタを代替品「DF12NC(3.0)-30DS-0.5V(51)」に変更いたしました。
マニュアル・データシートダウンロード
【参考資料】LINBLE-Z1とZEAL-LE0の比較・相違点（無線化.com製ZEAL-LE0比較）
評価用アプリ
LINBLE-Terminal
LINBLE-Z1との通信テストにご利用いただける支援ツールです。
サンプルコード
スペック表
| 無線形式 | Bluetooth® Low Energy |
|---|---|
| 対応規格 | Bluetooth 5.0 |
| 使用周波数 | 2,402～2,480MHz |
| 送信出力 | +4dBm |
| プロファイル | GATT（LINBLEカスタムプロファイル） ※ペリフェラル動作及びセントラル動作に対応 |
| ホストマイコンとのI/F | UART |
| コネクタ | 30ピン |
| 寸法 | 20×15×2.8mm |
| 重量 | 約1.0g |
| コアモジュール | EYSHCNZWZ（太陽誘電） |
| 搭載SoC | Nordic Semiconductor nRF52832 |
| 備考 | Bluetooth認証／日本電波法（技適）取得済み FCC／ISED（IC）準拠 |
LINBLEシリーズリリース予定
ムセンコネクトではLINBLEシリーズの新モデルを開発中です。

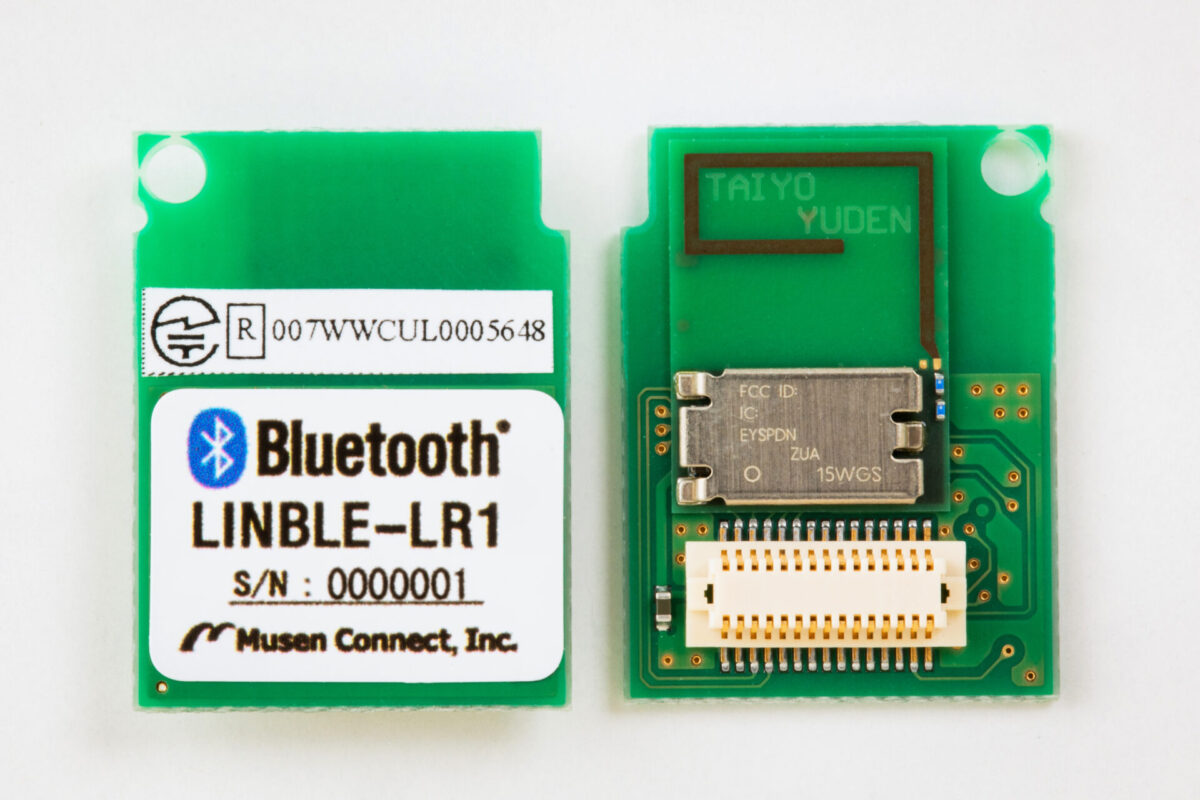

LINBLE-LR1
長距離通信機能に対応したLINBLEシリーズの新モデル
→ 商品ページ
モジュール価格
| ご注文数 | 1個あたりの単価 |
|---|---|
| 1 〜 | 15,000円（税込16,500円） |
| 10 〜 | 13,000円（税込14,300円） |
| 20 〜 | 11,500円（税込12,650円） |
| 25 〜 | 11,000円（税込12,100円） |
| 30 〜 | 10,500円（税込11,550円） |
| 40 〜 | 9,800円（税込10,780円） |
| 50 〜 | 8,800円（税込9,680円） |
| 75 〜 | 7,800円（税込8,580円） |
| 100 〜 | 6,800円（税込7,480円） |
| 200 〜 | 5,800円（税込6,380円） |
| 300 〜 | 4,980円（税込5,478円） |
ご注文数量に応じてボリュームディスカウントが適用されます。
表に掲載されていない数量の単価につきましては、お見積フォームよりお見積をご依頼ください。
ご注文方法
LINBLE-Z1は「即日発送」で「どなたでもモジュール一個から」ご購入いただけます。また出荷後1年以内の初期不良、自然故障は代品交換を致します。
