BLEモジュールLINBLE-Z1の通信速度(スループット)データ

こんにちは、ムセンコネクトCMO、兼 無線化.comカスタマーサポート担当の清水です。
(プロフィール紹介はこちら

本ページではLINBLE-Z1(ムセンコネクト)の通信速度(スループット)の実測データを掲載しております。LINBLE-Z1ご検討時の参考にしてください。

2020/3/4 更新
各主要OSとの通信速度データ、LINBLE-Z1の高速通信機能とその計測データを追加しました。各OSのBLE通信速度、Bluetooth5の通信速度データとしてもご活用ください。

測定方法

  • BLE接続後、10KB(10,240バイト)のデータを送受信し、その際のAirログを取得。
  • 送信した最初と最後のデータのタイムスタンプを確認し、その差分からスループットを算出。
  • Airログの取得には、ComProbe Sodera LEを利用。
項目内容
LINBLE-Z1のファームウェアVer1.0.2.0
USB-UARTブリッジICFTDI社 FT230X
測定距離1m(地上より50cmの高さ)
測定回数3回測定し平均を算出
測定対象LINBLE-Z1(Peripheral)
対向デバイス
(Central)
1. LINBLE-Z1
2. iPhoneXR(iOS)
3. Pixel3(Android)
4. SurfacePro7(Windows10)
TxPower設定+4dBm
UARTボーレート設定1,000,000bps
Connection Interval設定初期値
特記事項LINBLE-Z1の制御にはTeraTermを使用し、
ローカルエコーOFFの状態で送受信を行う。

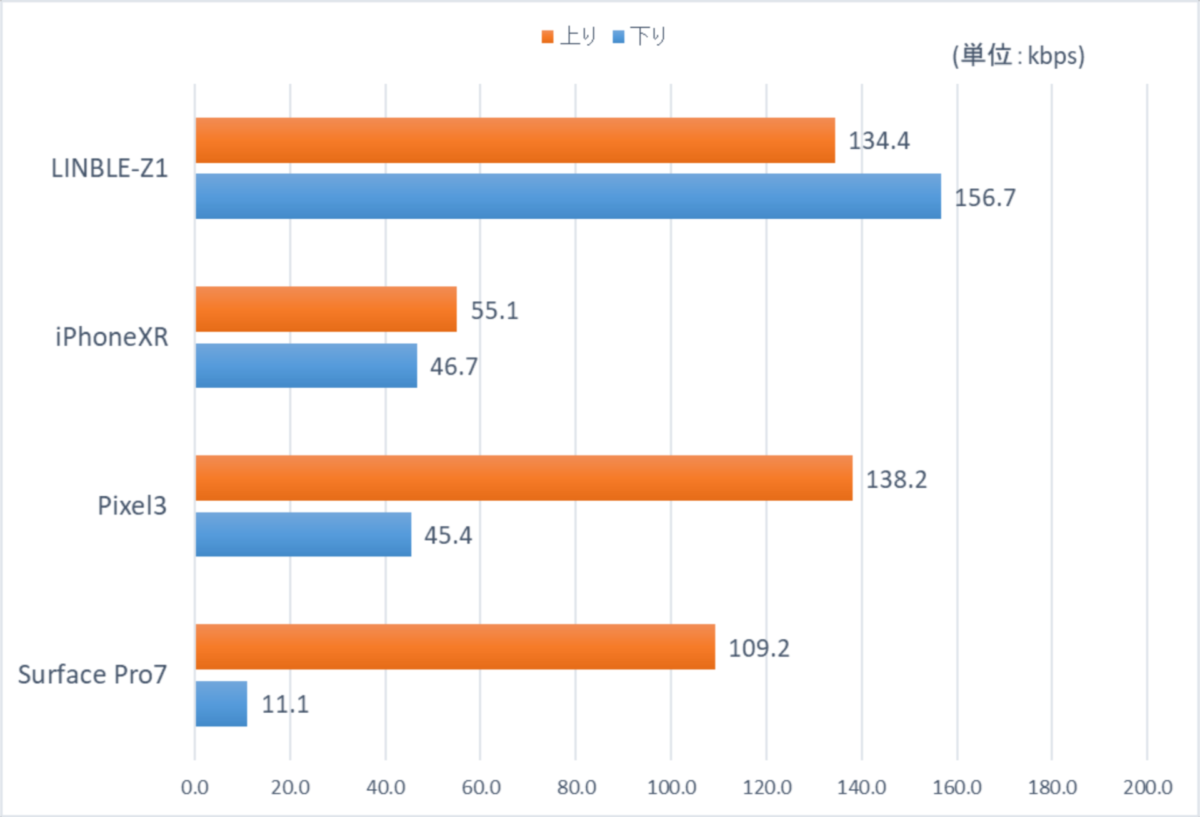

LINBLE-Z1の通信速度(スループット)

上り:PeripheralからCentralへのデータ送信(Notification)
下り:CentralからPeripheralへのデータ送信(Write Command)
  • LINBLE-Z1(Peripheral)と各デバイスとの通信速度データです。
  • 上記の通信速度データはスタンダードモード(1M PHY)時の計測値です。LINBLE-Z1ではオプション(隠しコマンド)として、高速モード(2M PHY)がご利用いただけます(*後述)。

参考情報|高速通信機能と計測データ

LINBLE-Z1にはオプション(隠しコマンド)として高速通信機能が搭載されています。高速通信機能を使った場合の通信速度データをご紹介します。

測定方法

項目内容
LINBLE-Z1のファームウェアVer1.0.2.0
USB-UARTブリッジICFTDI社 FT230X
測定距離1m(地上より50cmの高さ)
測定回数3回測定し平均を算出
測定対象LINBLE-Z1(Peripheral)*高速モード
対向デバイス
(Central)
1. LINBLE-Z1
2. iPhoneXR(iOS)
3. Pixel3(Android)
4. SurfacePro7(Windows10)
TxPower設定+4dBm
UARTボーレート設定1,000,000bps
Connection Interval設定初期値
特記事項LINBLE-Z1の制御にはTeraTermを使用し、
ローカルエコーOFFの状態で送受信を行う。

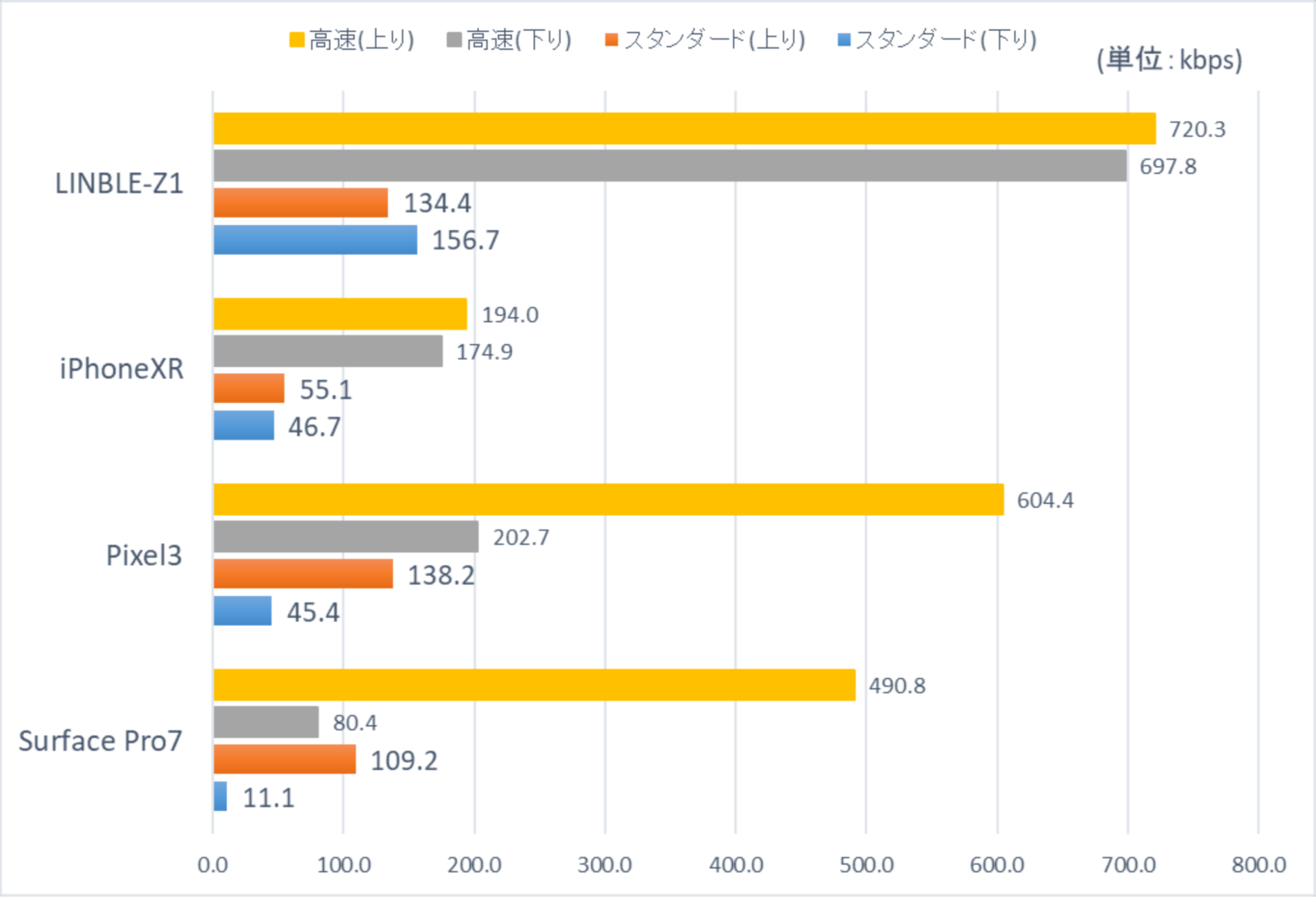

通信速度

上り:PeripheralからCentralへのデータ送信(Notification)
下り:CentralからPeripheralへのデータ送信(Write Command)

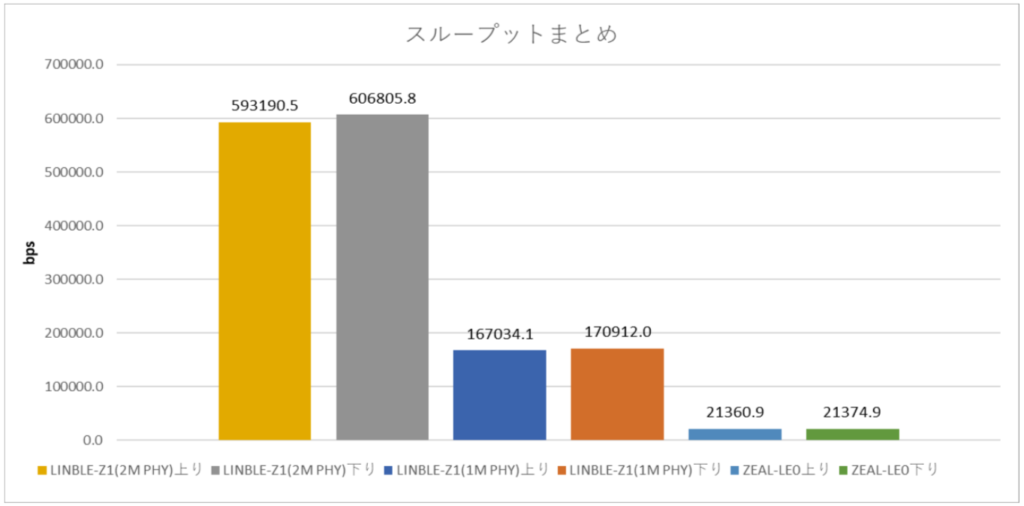

参考情報|Bluetooth4.0(ZEAL-LE0)との比較

比較参考データとして、Bluetooth5.0の高速モード(2M PHY)とBluetooth4.0(ZEAL-LE0)のスループットも計測しました。

項目 スループット(bps)
ペリフェラル → セントラル セントラル → ペリフェラル
LINBLE-Z1対向
※スタンダードモード(1M PHY)
[ Bluetooth5.0 ]
167,034 170,912
LINBLE-Z1対向
※高速モード(2M PHY)
[ Bluetooth5.0 HighSpeed ]
593,190 606,805
ZEAL-LE0対向
[ Bluetooth4.0 ]
21,360 21,374

測定条件

項目内容
測定対象 [ Central:LINBLE-Z1 ] vs [ Peripheral:LINBLE-Z1 ]
[ Central:ZEAL-LE0-C ] vs [ Peripheral:ZEAL-LE0 ]
TxPower設定+4dBm
UARTボーレート設定LINBLE-Z1:1,000,000bps
ZEAL-LE0, ZEAL-LE0-C:921,600bps
※各モジュールが設定可能な最速設定
PHY設定LINBLE-Z1:2M PHY(高速モード)
LINBLE-Z1:1M PHY(スダンダードモード)
ZEAL-LE0:1M PHY
特記事項LINBLE-Z1、およびZEAL-LE0の制御にはTeraTermを使用し、
ローカルエコーOFFの状態で送受信を行う。

注意事項・その他

  • 本ページの内容は、特定の測定環境下におけるLINBLE-Z1の通信速度(スループット)を測定した結果です。参考値としてご活用ください。
  • 実際の機器環境では、ホストマイコンとLINBLE-Z1のUARTボーレート設定やデータ送信の仕方、2.4GHzの電波環境状況、通信距離、BLE対抗機器の性能・設定等によってもスループットが変わります。
